Przekaźnik czasowy RC 352 8A 12-230V AC/DC 1P | 004745 Legrand

Opis i Kluczowe Cechy

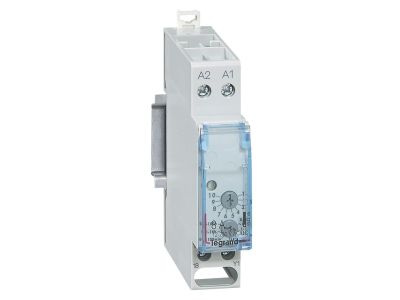

Przekaźnik czasowy RC 352 (nr katalogowy 004745) to uniwersalne urządzenie sterujące pracujące w zakresie napięć zasilania od 12 do 230 V AC/DC. Zapewnia opóźnione załączanie obwodu wyjściowego o obciążalności 8 A (przy 250 V AC, cos φ=1) na czas ustawiony przez użytkownika. Szerokość modułu wynosi 17,5 mm (1 moduł), co pozwala na oszczędność miejsca w rozdzielnicy.

• Zakres napięcia zasilania 12–230 V AC/DC: jeden model sprawdza się zarówno w instalacjach niskonapięciowych (12 V DC), jak i sieciowych (230 V AC), co upraszcza logistykę i dobór urządzenia.
• Obciążalność wyjścia 8 A przy 250 V AC (cos φ=1): bezpieczne sterowanie odbiornikami o znacznym poborze prądu, takimi jak wentylatory czy siłowniki, bez ryzyka przeciążenia styków.
• Regulowany czas opóźnienia od 0,1 s do 100 h: precyzyjne dostosowanie czasu zwarcia styku do wymagań aplikacji – od krótkich impulsów po długotrwałe załączenia.
• Tryb pracy (sygnał sterujący Y1): po podaniu napięcia sterującego na wejście Y1 następuje zwarcie styku 15-18 na ustawiony czas, a po zaniku sygnału styk rozwiera się – idealne do sterowania czasowego załączaniem.
• Szerokość 1 modułu (17,5 mm): kompaktowa konstrukcja oszczędza miejsce na szynie DIN, ułatwiając montaż w ciasnych rozdzielnicach.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm dotyczących aparatury modułowej oraz posiada certyfikat CE. Przekaźnik został zaprojektowany zgodnie z standardami DIN i jest przeznaczony do montażu w rozdzielnicach instalacyjnych.

Zastosowanie

Przekaźnik czasowy RC 352 znajduje zastosowanie w sterowaniu czasowym w automatyce budynkowej i przemysłowej.

• Sterowanie czasowe załączaniem wentylacji mechanicznej w budynkach użyteczności publicznej.
• Opóźnione wyłączanie oświetlenia korytarzy, schodów lub pomieszczeń gospodarczych.
• Generowanie impulsów sterujących dla styczników, przekaźników pośredniczących lub wejść PLC.
• Sterowanie czasowe maszynami i urządzeniami produkcyjnymi, np. liniami technologicznymi lub elementami automatyki.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (max 8 A) i obowiązującymi normami. Moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jak ustawić czas opóźnienia? Czas ustawia się za pomocą potencjometru lub przełączników znajdujących się na obudowie przekaźnika (szczegółowe informacje zawiera instrukcja obsługi). Zakres regulacji wynosi od 0,1 s do 100 h.
• Czy przekaźnik wymaga dodatkowego napięcia pomocniczego? Nie. Urządzenie jest zasilane bezpośrednio z obwodu sterującego poprzez zaciski A1-A2 napięciem 12–230 V AC/DC, nie potrzebuje oddzielnego źródła zasilania.
• Jaki jest tryb pracy styku wyjściowego? Styk 15-18 jest normalnie otwarty (NO). Zwiera się po podaniu napięcia sterującego na wejście Y1 na czas ustawiony przez użytkownika, po czym samoczynnie rozwiera się.
