Przekaźnik czasowy RC 342 8A 12-230V AC/DC 1P | 004744 Legrand

Opis i Kluczowe Cechy

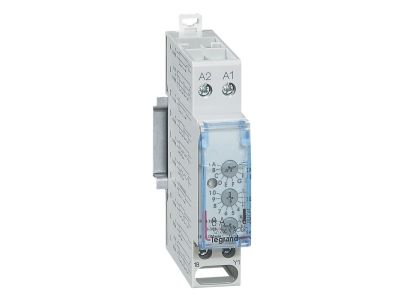

Przekaźnik czasowy RC 342 (symbol 004744) to uniwersalne urządzenie sterujące wyposażone w jeden styk przełączny o obciążalności 8 A przy napięciu 250 V~. Dzięki szerokiemu zakresowi napięcia zasilania 12–230 V AC/DC oraz możliwości wyboru czasu od 0,1 sekundy do 100 godzin sprawdza się w różnorodnych zastosowaniach automatyki przemysłowej i budynkowej. Szerokość modułu 17,5 mm (1 moduł) ułatwia montaż w rozdzielnicach.

• 10 funkcji czasowych (A–L): przełącznik obrotowy umożliwia łatwe ustawienie opóźnienia załączania, wyłączania, generowania impulsów lub formowania sygnału – dostosujesz pracę do konkretnych potrzeb instalacji.
• Obciążalność styku 8 A / 250 V~: wystarczająca do bezpośredniego sterowania wentylatorami, siłownikami, stycznikami czy sygnalizatorami bez dodatkowego wzmacniacza.
• Zasilanie uniwersalne 12–230 V AC/DC: jeden model pokrywa zarówno instalacje niskonapięciowe (sterowniki PLC), jak i standardowe sieci 230 V – oszczędność czasu przy wyborze i magazynowaniu.
• Zakres nastaw czasu 0,1 s – 100 h: precyzyjna regulacja od milisekund do dni, co pozwala na programowanie zarówno krótkich cykli impulsowych, jak i długotrwałych opóźnień w procesach technologicznych.
• Kompaktowa obudowa 1 moduł (17,5 mm): oszczędza miejsce na szynie TH35, idealna do rozdzielnic o ograniczonej przestrzeni.

Zgodność z Normami

Przekaźnik czasowy RC 342 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki bogatemu zestawowi funkcji przekaźnik RC 342 nadaje się do automatyzacji procesów w przemyśle, budynkach użyteczności publicznej i instalacjach domowych. Sprawdza się wszędzie tam, gdzie potrzebna jest precyzyjna kontrola czasu.

• Sterowanie wentylacją i klimatyzacją – opóźnione wyłączanie nawiewu po zaniku sygnału.
• Zarządzanie oświetleniem korytarzy i klatek schodowych – funkcja impulsowego załączania z regulowanym czasem świecenia.
• Automatyka linii produkcyjnych – opóźnione załączanie taśmociągów, pras, podajników.
• Sygnalizacja alarmowa i monitoryng – generowanie impulsów sterujących po wykryciu zdarzenia.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego RC 342 może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalowania na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością 8 A i obowiązującymi przepisami. Moment dokręcania zacisków oraz zalecane typy przewodów znajdziesz w dokumentacji producenta.

FAQ

• Jakie funkcje czasowe oferuje przekaźnik RC 342? Urządzenie posiada 10 funkcji wybieranych przełącznikiem obrotowym: opóźnienie załączania (A, B), opóźnienie wyłączania (C), opóźnienie załączania i wyłączania (D), generowanie impulsów o polaryzacji dodatniej (E) i ujemnej (F), formowanie impulsów (G), generowanie impulsów przy podaniu i zaniku napięcia sterującego (H), generowanie impulsu przy napięciu zasilania (K) oraz przy zaniku napięcia sterowania (L).
• Czy przekaźnik jest podświetlany? Nie, model RC 342 nie posiada wbudowanego podświetlenia.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje konkretnego stopnia IP. Standardowo dla aparatury montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotknięciem palcem i stałymi ciałami obcymi). Do zabudowy w suchych pomieszczeniach.
