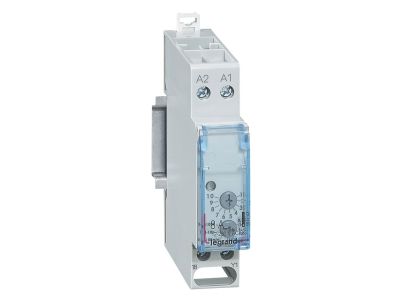

Przekaźnik czasowy RC 332 8A 12-230V AC/DC 1P | 004743 Legrand

Opis i Kluczowe Cechy

Przekaźnik czasowy RC 332 (symbol 004743) oferuje funkcję opóźnienia wyłączania z regulacją czasu w zakresie od 0,1 sekundy do 100 godzin. Urządzenie zasilane jest napięciem uniwersalnym 12–230 V AC/DC, co zapewnia elastyczność w różnych instalacjach. Obciążalność wyjścia 8 A przy 250 V AC umożliwia bezpieczne sterowanie odbiornikami o znacznym poborze mocy. Dzięki szerokości 17,5 mm (1 moduł) przekaźnik oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 12–230 V AC/DC: uniwersalne zasilanie umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego bez konieczności stosowania dodatkowych zasilaczy.
• Zakres czasu 0,1 s – 100 h: precyzyjna regulacja czasu zwarcia styków pozwala dostosować pracę do wymagań procesu – od krótkich impulsów po długie cykle.
• Obciążalność 8 A / 250 V AC (cos φ = 1): solidne styki zapewniają niezawodne przełączanie obciążeń bez ryzyka przegrzania.
• Szerokość 1 modułu (17,5 mm): kompaktowa obudowa zmniejsza zajętość szyny TH35 i ułatwia rozbudowę instalacji.
• Funkcja opóźnienia wyłączania (delay off): po podaniu sygnału sterującego na wejście Y1 styki wyjściowe (15–18) zwierają się na ustawiony czas, a następnie rozwierają – idealne do sterowania czasem pracy wentylacji, oświetlenia czy silników.

Zgodność z Normami

Przekaźnik czasowy RC 332 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki regulowanemu czasowi zwarcia i uniwersalnemu napięciu zasilania przekaźnik RC 332 sprawdza się w wielu scenariuszach automatyki przemysłowej i budynkowej.

• Sterowanie czasowe wentylatorów w systemach wentylacji mechanicznej i wyciągach.
• Opóźnione wyłączanie oświetlenia w ciągach komunikacyjnych, garażach lub pomieszczeniach socjalnych.
• Cykl pracy urządzeń produkcyjnych, np. sterowanie czasem załączania taśmociągów, pras lub dozowników.
• Współpraca ze stycznikami, przekaźnikami oraz sterownikami PLC w szafach sterowniczych.

Wskazówki Montażowe

Montaż przekaźnika czasowego RC 332 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Należy stosować przewody o przekroju dobranym do prądu obciążenia (maks. 8 A) oraz dokręcać zaciski momentem zgodnym z dokumentacją producenta.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie (LED) sygnalizujące stan? W dostępnych danych producent nie podaje informacji o podświetleniu. W standardowych aplikacjach stan pracy można monitorować poprzez pomiar napięcia na stykach wyjściowych.
• Jaki jest stopień ochrony przekaźnika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. W przypadku aparatury modułowej montowanej w rozdzielnicy przyjmuje się typowo IP20, co oznacza ochronę przed dotknięciem palcami i brakiem ochrony przed wilgocią.
• Jaki tryb pracy realizuje styk wyjściowy? Przekaźnik pracuje w trybie opóźnienia wyłączania (delay off). Po podaniu napięcia na wejście sterujące Y1 styki 15–18 zwierają się na czas ustawiony przez użytkownika, a po jego upływie wracają do pozycji rozwartej.
