Przekaźnik czasowy RC 322 8A 12-230V AC/DC 1P | 004742 Legrand

Opis i Kluczowe Cechy

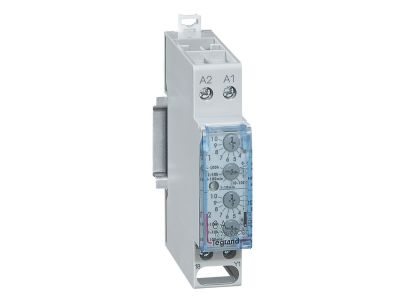

Przekaźnik czasowy RC 322 (nr katalogowy 004742) to uniwersalne urządzenie do sterowania cyklicznym załączaniem i wyłączaniem obwodów. Zasilany napięciem od 12 do 230 V AC/DC, oferuje obciążalność wyjścia 8 A przy 250 V~, co pozwala na bezpieczne sterowanie odbiornikami o znacznym poborze mocy. Dzięki możliwości ustawienia czasu w zakresie od 0,1 sekundy do 100 godzin oraz szerokości modułu 17,5 mm (1 moduł) doskonale sprawdza się w rozdzielnicach. Montaż na szynie TH35 zapewnia szybką i pewną instalację.

• Napięcie zasilania 12–230 V AC/DC: uniwersalne przystosowanie do różnych instalacji – zarówno niskonapięciowych, jak i sieciowych – bez konieczności stosowania dodatkowych zasilaczy.
• Obciążalność wyjścia 8 A / 250 V~ (cos φ = 1): wystarczająca do bezpośredniego sterowania stycznikami, przekaźnikami pomocniczymi lub niewielkimi odbiornikami, bez ryzyka przeciążenia styków.
• Zakres czasowy 0,1 s – 100 h: elastyczne dopasowanie do potrzeb aplikacji – od krótkich impulsów po długie cykle produkcyjne.
• Funkcja cyklicznego załączania / wyłączania: po podaniu napięcia sterującego na zacisk Y1 styk 15-18 zamyka się i otwiera według ustawionych czasów, umożliwiając pracę w trybie astabilnym.
• Szerokość 17,5 mm (1 moduł): oszczędność miejsca w rozdzielnicy – idealne rozwiązanie do instalacji wieloobwodowych.

Zgodność z Normami

Przekaźnik czasowy RC 322 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczne użytkowanie w instalacjach niskiego napięcia. Produkt przeznaczony jest do montażu w suchych pomieszczeniach, w rozdzielnicach o stopniu ochrony co najmniej IP2X.

Zastosowanie

Uniwersalna charakterystyka i szeroki zakres czasowy sprawiają, że przekaźnik RC 322 znajduje zastosowanie w systemach automatyki budynkowej, sterowaniu maszynami oraz procesami technologicznymi.

• Sterowanie cykliczne wentylacją, oświetleniem lub ogrzewaniem w budynkach inteligentnych.
• Impulsowe załączanie styczników i przekaźników w szafach sterowniczych linii produkcyjnych.
• Sygnalizacja czasowa i opóźnienia w układach PLC – jako niezależny timer.
• Automatyka maszyn (np. okresowe uruchamianie podajników, mieszadeł) w przemyśle spożywczym i opakowaniowym.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego RC 322 może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Zaciski należy dokręcić momentem zgodnym z dokumentacją producenta (zazwyczaj 0,5–0,8 Nm). Przekrój przewodów dobierz do prądu obciążenia i zastosuj końcówki tulejkowe dla połączeń elastycznych. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych i ochronie przed dotykiem bezpośrednim.

FAQ

• Jaki zakres czasowy można ustawić w przekaźniku RC 322? Zakres regulacji wynosi od 0,1 sekundy do 100 godzin – pozwala to na dopasowanie do bardzo krótkich impulsów oraz długich cykli pracy.
• Czy przekaźnik wymaga osobnego napięcia sterującego? Tak, funkcja cykliczna aktywowana jest przez podanie napięcia sterującego na zacisk Y1. Napięcie to musi być zgodne z napięciem zasilania (12–230 V AC/DC).
• Jaka jest obciążalność styków i do jakich odbiorników mogę go podłączyć bezpośrednio? Styki wytrzymują prąd 8 A przy napięciu 250 V~ (cos φ = 1). Bezpośrednio można sterować małymi silnikami, stycznikami, przekaźnikami lub odbiornikami o łącznej mocy do ok. 2000 W (obciążenie rezystancyjne).
