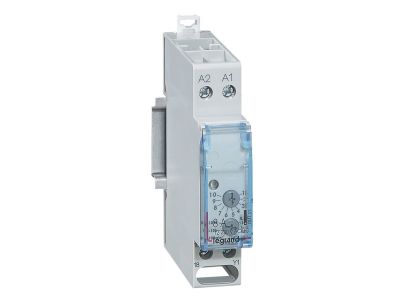

Przekaźnik czasowy RC 312 8A 12-230V AC/DC 1P | 004741 Legrand

Opis i Kluczowe Cechy

Przekaźnik czasowy RC 312 (nr kat. 004741) przeznaczony jest do sterowania załączaniem i wyłączaniem instalacji elektrycznych, wentylacji, maszyn oraz urządzeń produkcyjnych. Urządzenie pracuje w funkcji opóźnienia wyłączania: po podaniu napięcia sterującego (Y1) styki wyjściowe (15–18) zwierają się, a czas zwarcia ustawia użytkownik. Odliczanie opóźnienia rozpoczyna się w momencie zaniku napięcia sterującego. Szerokość 1 modułu (17,5 mm) ułatwia montaż w standardowych rozdzielnicach modułowych.

• Zakres czasu 0,1 s – 100 h: Daje możliwość precyzyjnego dostosowania opóźnienia do potrzeb instalacji – od krótkich opóźnień w automatyce po długie cykle w wentylacji czy oświetleniu.
• Napięcie zasilania 12–230 V AC/DC: Uniwersalne zasilanie pozwala na stosowanie przekaźnika zarówno w obwodach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych zasilaczy.
• Obciążalność wyjścia 8 A / 250 V~ (cos φ = 1): Zapewnia bezpieczne przełączanie odbiorników o znacznym poborze prądu, np. silników, wentylatorów czy pomp, minimalizując ryzyko przegrzania styków.
• Funkcja opóźnienia wyłączania: Po zaniku sygnału sterującego następuje zaprogramowane opóźnienie przed rozwarciem styków – idealne do sekwencyjnego wyłączania urządzeń lub realizacji czasowych procesów.
• Szerokość 1 modułu (17,5 mm): Oszczędza miejsce w rozdzielnicy, umożliwiając gęstsze upakowanie aparatury bez konieczności stosowania większych szaf sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznakowanie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi dla aparatury modułowej.

Zastosowanie

Przekaźnik czasowy RC 312 znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione wyłączanie odbiorników po zaniku sygnału sterującego. Sprawdza się w instalacjach przemysłowych, komercyjnych i domowych systemach automatyki.

• Sterowanie wentylacją – opóźnione wyłączenie wentylatorów po opuszczeniu pomieszczenia (np. w łazienkach, garażach).
• Sekwencyjne wyłączanie maszyn i urządzeń produkcyjnych na liniach technologicznych, zapewniające bezpieczne zakończenie cyklu.
• Automatyka budynkowa – czasowe wyłączanie oświetlenia, rolet czy bram po zaniku impulsu sterującego.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC – realizacja opóźnień w systemach sterowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² dla 8 A). Moment dokręcania zacisków – zgodnie z dokumentacją producenta. Należy zwrócić uwagę na poprawne połączenie zacisków: napięcie zasilania (A1-A2), sygnał sterujący (Y1) oraz styki wyjściowe (15-18).

FAQ

• Jak ustawić czas opóźnienia? Czas ustawia się za pomocą potencjometrów lub przełączników na panelu czołowym (dostępne zakresy: 0,1 s – 100 h). Dokładny sposób konfiguracji znajduje się w instrukcji obsługi dołączonej do urządzenia.
• Czy przekaźnik ma wbudowane podświetlenie? Producent nie podaje informacji o podświetleniu. W standardowej wersji dioda LED sygnalizująca stan zasilania lub pracy nie jest przewidziana – funkcjonalność należy sprawdzić w dokumentacji technicznej.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Typowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20. Po zabudowie w szafie sterowniczej lub rozdzielnicy ochronę zapewnia obudowa zewnętrzna.
