Przekaźnik czasowy pulsujący 24-240V AC/ DC, zakres 0.05s... 300h, styk 1C/O 8A Zelio Time | RE22R1DMR Schneider Electric

Opis i Kluczowe Cechy

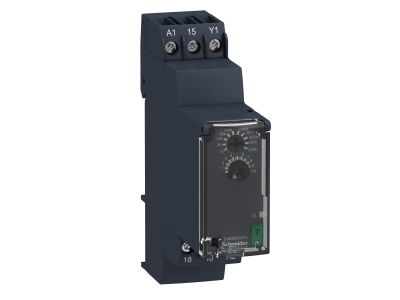

Przekaźnik czasowy pulsujący Schneider Electric Zelio Time RE22R1DMR o szerokości 22,5 mm to modułowe urządzenie przeznaczone do precyzyjnego zarządzania czasem w systemach automatyki. Zasilany napięciem 24–240 V AC/DC i wyposażony w styk przełączny 1C/O o obciążalności 8 A, pozwala na elastyczne sterowanie odbiornikami w szerokim zakresie czasowym 0,05 s…300 h. Kompaktowa obudowa (22,5 mm) oszczędza miejsce w rozdzielnicy, a dwie wbudowane funkcje czasowe D i Dw zapewniają wszechstronność konfiguracji.

• Styk 1C/O 8 A: Bezpieczne przełączanie obwodów o prądzie do 8 A – odpowiednie do sterowania stycznikami, przekaźnikami i sygnalizacją.
• Zakres czasowy 0,05 s…300 h: Szeroki wybór opóźnień pozwala dostosować urządzenie do niemal każdej aplikacji – od krótkich impulsów po długie cykle.
• Zasilanie uniwersalne 24–240 V AC/DC: Elastyczność przy zmianach napięcia w sieci; stabilna praca nawet przy chwilowych wahaniach.
• Szerokość 22,5 mm: Taki sam rozmiar jak dwubiegunowy wyłącznik nadprądowy – upraszcza projektowanie rozdzielnic i oszczędza miejsce na szynie DIN.
• Funkcje D (opóźnione załączanie) i Dw (opóźnione wyłączanie): Dwa tryby pracy w jednym urządzeniu – redukują liczbę potrzebnych komponentów i upraszczają konfigurację systemu.

Zgodność z Normami

Przekaźnik czasowy RE22R1DMR został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu na szynie DIN (TH35) według normy EN 60715. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Dzięki dwóm funkcjom czasowym i szerokiemu zakresowi nastaw, przekaźnik RE22R1DMR sprawdza się w wielu scenariuszach automatyki budynkowej i przemysłowej.

• Automatyczne otwieranie i zamykanie drzwi – opóźnienie załączania lub wyłączania siłowników.
• Sterowanie oświetleniem w toaletach, korytarzach i pomieszczeniach gospodarczych – wyłączanie z opóźnieniem po opuszczeniu strefy.
• Sygnalizacja i alarmy – generowanie czasowych impulsów lub opóźnień w systemach ostrzegawczych.
• Szlabany parkingowe i bramy – kontrola czasu otwarcia/zamknięcia, zapobieganie niepotrzebnemu dłuższemu trzymaniu siłowników.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 8 A). Momenty dokręcania śrub zacisków oraz zalecane długości odizolowania podane są w dokumentacji technicznej producenta.

FAQ

• Jakie tryby pracy oferuje przekaźnik RE22R1DMR? Przekaźnik jest modelem dwufunkcyjnym: funkcja D (opóźnione załączanie) – styki zwierają się po upływie zadanego czasu od podania napięcia; funkcja Dw (opóźnione wyłączanie) – styki rozwierają się po upływie zadanego czasu od podania napięcia. Wyboru dokonuje się przełącznikiem na obudowie.
• Czy przekaźnik posiada podświetlenie? Nie, przekaźnik nie jest wyposażony w wbudowane podświetlenie. Stan pracy sygnalizowany jest mechanicznym wskaźnikiem położenia styków.
• Jaki jest stopień ochrony (IP) urządzenia? Producent nie podaje konkretnej wartości IP dla samego przekaźnika. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie ochronę przed dotykiem zapewnia obudowa (standardowo IP20 dla aparatury modułowej).
