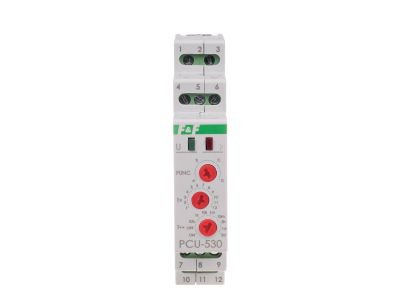

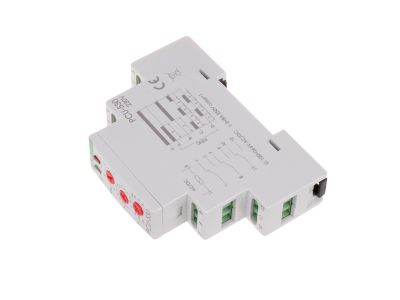

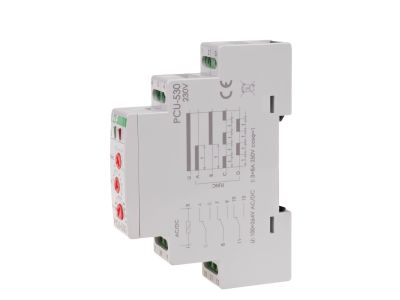

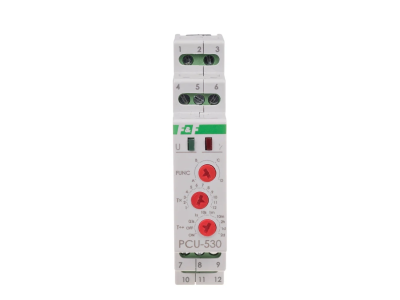

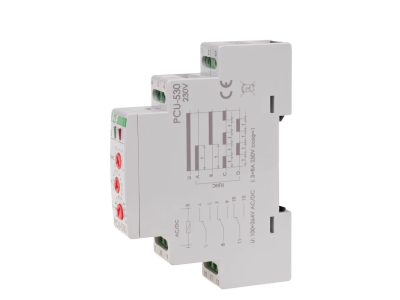

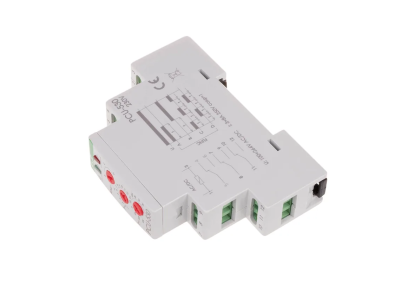

Przekaźnik czasowy PCU-530 10-funkcyjny styk 3xNO/NC 100-264V AC/DC | PCU-530 F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-530 to wielofunkcyjne urządzenie z 10 funkcjami czasowymi, przystosowane do napięcia zasilania 100–264 V AC/DC. Wyposażony w trzy zestawy styków przełącznych NO/NC o maksymalnym prądzie obciążenia 3 × 8 A, umożliwia sterowanie trzema niezależnymi obwodami. Zajmuje tylko 1 moduł (18 mm) na szynie DIN 35 mm, co oszczędza miejsce w rozdzielnicy.

• Napięcie zasilania 100–264 V AC/DC: uniwersalne napięcie umożliwia pracę zarówno w instalacjach prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych zasilaczy.
• Trzy zestawy styków przełącznych NO/NC (3 × NO/NC) o prądzie 8 A każdy: możliwość niezależnego sterowania trzema obwodami (np. wentylator, oświetlenie, sygnalizacja) z jednoczesnym wykorzystaniem styków rozwiernych i zwiernych.
• 10 funkcji czasowych z regulacją 0,1 s ÷ 576 h: szeroki zakres opóźnień i cykli – od krótkich impulsów po długotrwałe opóźnienia tygodniowe – pozwala dopasować pracę do różnorodnych aplikacji.
• Wbudowane diody LED: zielona sygnalizuje obecność zasilania, czerwona informuje o stanie styku, co ułatwia diagnostykę bez konieczności odłączania obciążenia.
• Wymiary 1 moduł (18 mm) i montaż na szynie TH35: kompaktowa obudowa oszczędza miejsce w rozdzielnicy, a szybki montaż na standardowej szynie DIN przyspiesza instalację.

Zgodność z Normami

Przekaźnik czasowy PCU-530 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Montaż na szynie DIN 35 mm jest zgodny z wymaganiami standardu DIN. Ze względu na bezpieczeństwo eksploatacji urządzenie powinno być instalowane przez wykwalifikowany personel posiadający uprawnienia SEP, przy zachowaniu zasad dotyczących odłączenia napięcia przed pracą.

Zastosowanie

Przekaźnik czasowy PCU-530 znajduje zastosowanie w układach automatyki przemysłowej i domowej, gdzie wymagane jest precyzyjne sterowanie czasowe.

• Sterowanie wentylacją – opóźnione wyłączanie lub załączanie nawiewników w zależności od zapotrzebowania.
• Automatyczne załączanie i wyłączanie oświetlenia – realizacja funkcji opóźnionego wyłączenia (schody) lub cyklicznego świecenia.
• Sterowanie ogrzewaniem – czasowe włączanie/wyłączanie ogrzewania podłogowego lub grzejników w strefach.
• Sygnalizacja i alarmy – generowanie impulsów czasowych dla przekaźników, styczników lub sygnalizatorów akustycznych/optycznych.

Wskazówki Montażowe

Montaż przekaźnika PCU-530 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przewody łączeniowe o maksymalnym przekroju 2,5 mm² należy dokręcić z momentem 0,4 Nm zgodnie z dokumentacją producenta. Przekrój przewodów powinien być dobrany do prądu obciążenia. Należy zwrócić uwagę na zachowanie odpowiedniej temperatury pracy w przedziale od -25 °C do 50 °C oraz stopnia ochrony IP20 (tylko do użytku wewnątrz obudów rozdzielnic).

FAQ

• Jakie funkcje czasowe oferuje przekaźnik PCU-530? Urządzenie oferuje 10 różnych funkcji czasowych, w tym opóźnione załączenie, opóźnione wyłączenie oraz pracę cykliczną. Dokładny opis wszystkich funkcji znajduje się w dokumentacji technicznej producenta.
• Czy diody LED sygnalizują stan pracy? Tak, zielona dioda LED informuje o podaniu napięcia zasilającego, a czerwona dioda LED wskazuje aktualny stan styku (załączony/wyłączony). Ułatwia to szybką diagnostykę.
• Jaki jest stopień ochrony i gdzie mogę zamontować przekaźnik? Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do montażu wewnątrz szczelnych obudów rozdzielnic, w suchych pomieszczeniach. Nie jest odporny na wilgoć ani warunki zewnętrzne.
