Przekaźnik czasowy PCU-520 styk 2xNO/NC 230V AC naszynę DIN | PCU-520 F&F

Opis i Kluczowe Cechy

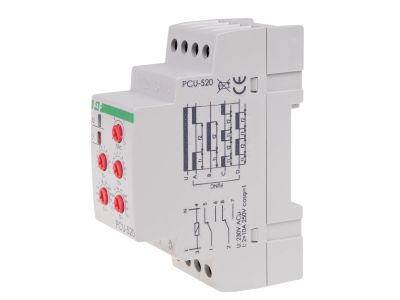

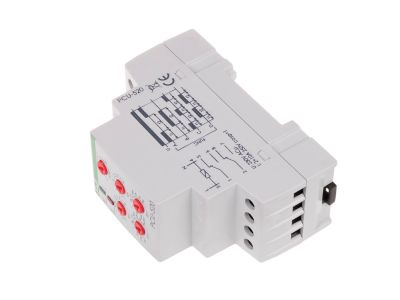

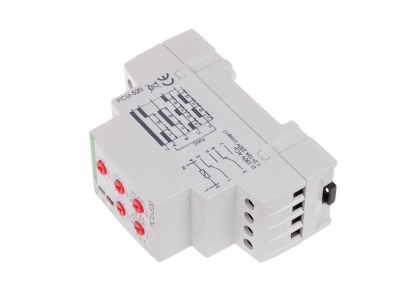

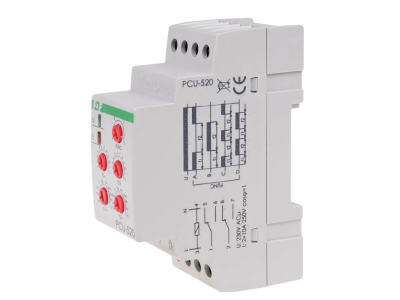

Przekaźnik czasowy PCU-520 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Urządzenie charakteryzuje się wyjątkową elastycznością dzięki możliwości nastawy dwóch niezależnych czasów: t1 (czas pracy) oraz t2 (czas przerwy). Szeroki zakres regulacji czasowej, obejmujący przedział od 0,1 sekundy aż do 576 godzin, pozwala na implementację urządzenia w najbardziej wymagających procesach technologicznych.

• Wielofunkcyjność: Urządzenie realizuje tryby opóźnionego wyłączenia, opóźnionego załączenia oraz pracy cyklicznej, co czyni je uniwersalnym komponentem w szafach sterowniczych.
• Wysoka obciążalność: Wyposażenie w dwa niezależne styki przełączne (2 × NO/NC) o maksymalnym prądzie obciążenia 8 A każdy, pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji i pozwala na separowanie obwodów sterowania od obwodów wykonawczych.

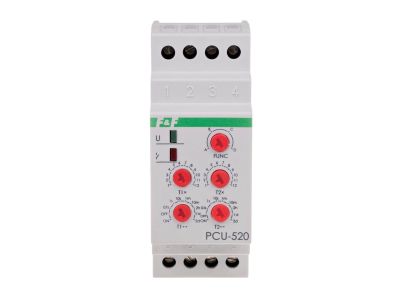

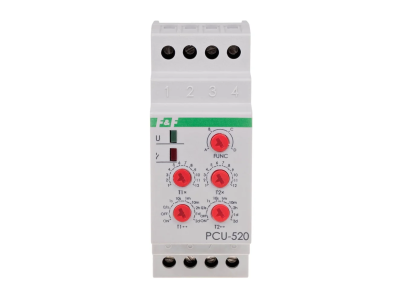

• Sygnalizacja optyczna: Front panelu wyposażony jest w diody LED – zieloną, informującą o obecności napięcia zasilania 230 V AC, oraz czerwoną, sygnalizującą stan zadziałania styków.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1,2 W minimalizuje straty cieplne wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury niskiego napięcia. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w środowiskach przemysłowych i domowych.

Zastosowanie

Przekaźnik PCU-520 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola czasowa odbiorników energii elektrycznej. W automatyce budynkowej idealnie sprawdza się przy sterowaniu systemami wentylacji (wymuszony obieg powietrza po opuszczeniu pomieszczenia), ogrzewania (cykliczne załączanie pomp) oraz oświetlenia (opóźnione wygaszanie ciągów komunikacyjnych). W przemyśle jest niezastąpiony w procesach wymagających cyklicznego załączania maszyn, sygnalizacji ostrzegawczej oraz w układach smarowania centralnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość urządzenia wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Przyłącze wykonuje się za pomocą zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 4,0 mm², co zapewnia stabilne i pewne połączenie elektryczne. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zachowaniu optymalnego styku. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik PCU-520 może pracować w pętli nieskończonej? Tak, tryb pracy cyklicznej pozwala na nieustanne powtarzanie sekwencji czasu pracy i przerwy aż do momentu odłączenia zasilania.
• Jaki jest minimalny czas nastawy? Minimalny czas, jaki można ustawić dla t1 lub t2, wynosi 0,1 sekundy, co pozwala na bardzo precyzyjne sterowanie krótkotrwałymi impulsami.
• Czy styki są odizolowane od napięcia zasilania? Tak, urządzenie posiada pełną separację styków, co umożliwia sterowanie obwodami o innym potencjale niż napięcie zasilania przekaźnika.
