Przekaźnik czasowy PCU-511 styk 1NO/NC 230V AC na szynę DIN | PCU-511 F&F

Opis i Kluczowe Cechy

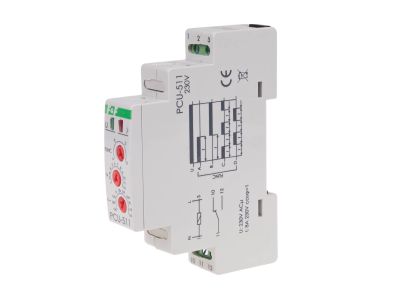

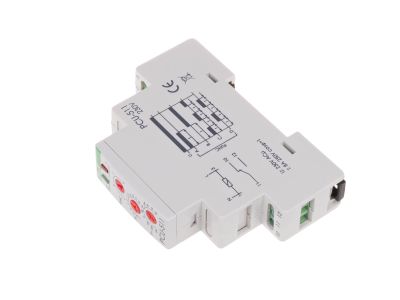

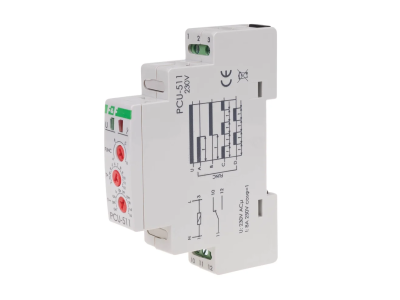

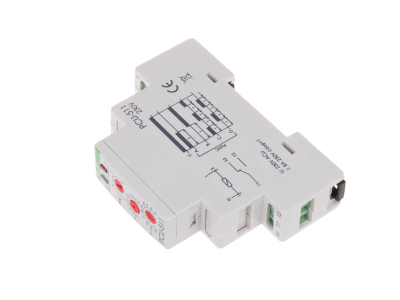

Przekaźnik czasowy PCU-511 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Urządzenie zasilane jest standardowym napięciem sieciowym 230 V AC, co czyni je uniwersalnym rozwiązaniem w instalacjach budynkowych i przemysłowych. Kluczowym atutem modelu PCU-511 jest jego wielofunkcyjność – oferuje on tryby pracy takie jak opóźnione wyłączenie, opóźnione załączenie oraz pracę cykliczną, co pozwala na elastyczne dopasowanie do specyfiki danego procesu technologicznego.

• Szeroki zakres czasowy: Możliwość regulacji czasu działania w imponującym przedziale od 0,1 sekundy aż do 576 godzin pozwala na realizację zarówno krótkich impulsów, jak i bardzo długich cykli pracy.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 8 A pozwala na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy.
• Konfiguracja styków: Urządzenie posiada jeden styk przełączny (1 × NO/NC) z pełną separacją galwaniczną, co zwiększa bezpieczeństwo i możliwości aplikacyjne.

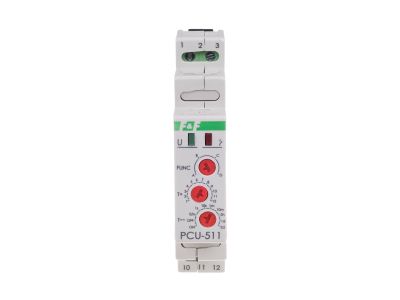

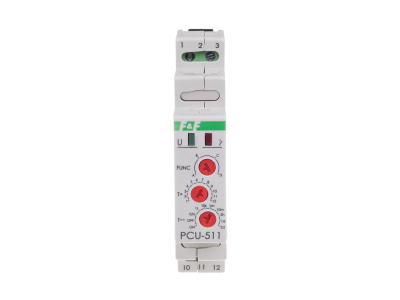

• Sygnalizacja optyczna: Front panelu wyposażony jest w diody LED – zielona informuje o obecności napięcia zasilania, natomiast czerwona sygnalizuje stan zadziałania styku.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie charakteryzuje się wysoką odpornością na trudne warunki środowiskowe, pracując stabilnie w szerokim zakresie temperatur od -25°C do +50°C.

Zastosowanie

Przekaźnik PCU-511 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne sterowanie czasowe. W automatyce domowej idealnie sprawdza się w układach sterowania wentylacją łazienkową, systemach oświetlenia klatek schodowych czy sterowaniu ogrzewaniem. W sektorze przemysłowym jest niezastąpiony przy sygnalizacji stanów awaryjnych, sterowaniu pracą pomp w cyklach nawadniania oraz w układach opóźnionego startu maszyn, co pozwala na redukcję prądów rozruchowych w sieci.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik PCU-511 jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm (TH35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze elektryczne realizowane jest za pomocą solidnych zacisków śrubowych o przekroju znamionowym 2,5 mm², co zapewnia trwałe i pewne połączenie przewodów. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego.

FAQ

• Czy przekaźnik PCU-511 posiada separację styku? Tak, urządzenie posiada pełną separację styku wykonawczego od obwodu zasilania, co pozwala na sterowanie obwodami o innym potencjale niż napięcie zasilania przekaźnika.
• Jaki jest maksymalny czas, jaki można ustawić? Maksymalny czas działania wynosi 576 godzin, co odpowiada 24 dobom ciągłej pracy w jednym cyklu.
• Czy urządzenie sygnalizuje awarię zasilania? Urządzenie posiada zieloną diodę LED, której zgaśnięcie jednoznacznie informuje o braku napięcia zasilającego 230 V AC na zaciskach wejściowych.
• Czy mogę zamontować przekaźnik w szafie zewnętrznej? Tak, pod warunkiem, że szafa zapewnia odpowiednią szczelność, a temperatura wewnątrz nie spadnie poniżej -25°C ani nie przekroczy +50°C.
