Przekaźnik czasowy PCU-510DUO styk 2xNO/NC 230V AV/24V AC/DC na szynę DIN | PCU-510DUO F&F

Opis i Kluczowe Cechy

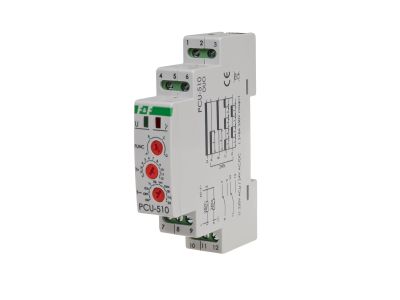

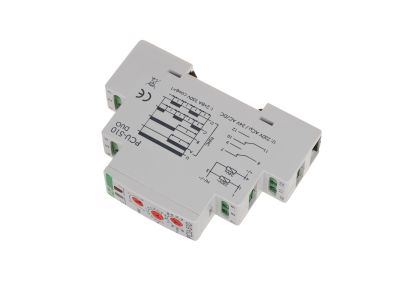

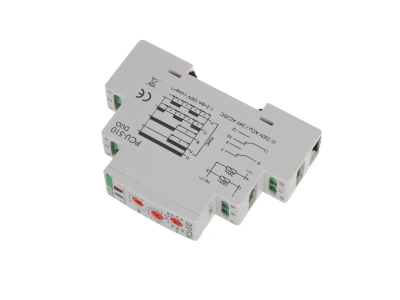

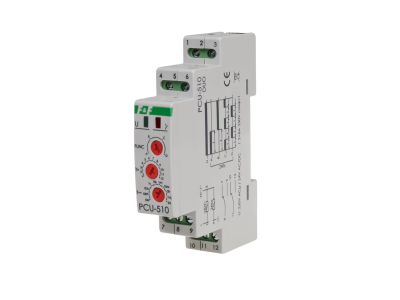

Przekaźnik czasowy PCU-510DUO marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Kluczowym atutem modelu DUO jest jego uniwersalność zasilania – urządzenie może pracować zarówno pod napięciem 230 V AC, jak i bezpiecznym napięciem 24 V AC/DC, co znacząco redukuje konieczność utrzymywania wielu indeksów magazynowych. Wyposażony w dwa niezależne styki przełączne (2xNO/NC) o maksymalnym prądzie obciążenia 2 x 8 A, pozwala na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy lub pełnienie roli elementu pośredniczącego w rozbudowanych szafach sterowniczych.

• Szeroki zakres czasowy: Możliwość regulacji w przedziale od 0,1 sekundy aż do 576 godzin pozwala na adaptację urządzenia do niemal każdego procesu technologicznego.
• Wielofunkcyjność: Urządzenie realizuje tryby opóźnionego załączenia, opóźnionego wyłączenia oraz pracy cyklicznej, co czyni je niezwykle elastycznym narzędziem w rękach automatyka.

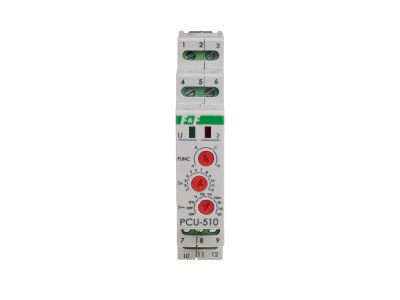

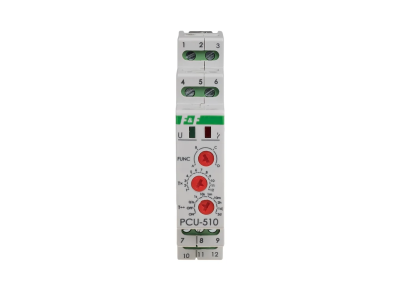

• Sygnalizacja LED: Zielona dioda LED informuje o obecności napięcia zasilania, natomiast czerwona dioda LED sygnalizuje stan zadziałania styku, co ułatwia diagnostykę i serwis.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo układu sterowania i chroni nadrzędne sterowniki przed ewentualnymi przepięciami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów i rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania, co jest potwierdzone deklaracjami zgodności producenta F&F.

Zastosowanie

Przekaźnik PCU-510DUO znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i w automatyce budynkowej. Idealnie sprawdza się w układach:

• Wentylacji i klimatyzacji: Sterowanie czasem pracy wentylatorów wyciągowych po ustaniu sygnału sterującego.
• Oświetlenia: Realizacja funkcji czasowego wyłączania oświetlenia na klatkach schodowych lub w ciągach komunikacyjnych.
• Systemów grzewczych: Cykliczne załączanie pomp obiegowych lub grzałek w celu optymalizacji zużycia energii.
• Sygnalizacji: Generowanie impulsów czasowych dla systemów ostrzegawczych i informacyjnych.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35) i zajmuje szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą solidnych zacisków śrubowych, które obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne i pewne połączenie elektryczne. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku. Przekaźnik może pracować w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego instalację w nieogrzewanych szafach zewnętrznych.

FAQ

• Czy przekaźnik PCU-510DUO może sterować dwoma różnymi obwodami? Tak, urządzenie posiada konfigurację styków 2P (dwa styki przełączne), co umożliwia jednoczesne sterowanie dwoma niezależnymi obwodami elektrycznymi.
• Jakie jest minimalne opóźnienie zadziałania urządzenia? Opóźnienie zadziałania wynosi 50 ms, co zapewnia szybką reakcję układu na sygnał sterujący.
• Czy urządzenie pobiera dużo energii? Nie, pobór mocy wynosi zaledwie 0,8 W, co czyni je rozwiązaniem energooszczędnym, szczególnie przy dużej skali instalacji.
• Czy mogę zasilić przekaźnik napięciem 24V DC? Tak, konstrukcja DUO pozwala na zasilanie napięciem 24 V zarówno w standardzie AC, jak i DC.
