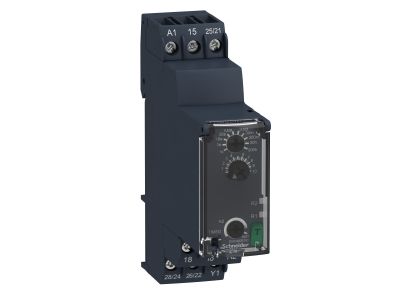

Przekaźnik czasowy opóźniony zakres 0,05s-300h 24-240V AC/DC, 2 styki C/O | RE22R2CMR Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy opóźniony Schneider Electric RE22R2CMR to modułowy element sterowania czasem w systemach automatyki. Oferuje płynnie regulowany zakres 0,05 sekundy do 300 godzin, co pozwala dopasować opóźnienie do praktycznie każdego procesu. Wyposażony w dwa styki przełączne (2×C/O) o obciążalności 8 A oraz uniwersalny zasilacz 24–240 V AC/DC, zapewnia stabilną pracę nawet przy chwilowych wahaniach napięcia. Szerokość 22,5 mm (jak standardowy wyłącznik nadprądowy) ułatwia projektowanie rozdzielnic.

• Zakres czasowy 0,05 s – 300 h: szeroki wybór opóźnień umożliwia precyzyjne sterowanie czasem w automatyce przemysłowej i budynkowej – od krótkich impulsów po długie opóźnienia.
• Dwa styki przełączne 2×C/O o obciążalności 8 A: wystarczające do bezpośredniego sterowania większością styczników, przekaźników wykonawczych i sygnalizacji, bez konieczności stosowania dodatkowych wzmacniaczy.
• Zasilanie 24–240 V AC/DC: jeden model pokrywa różne standardy napięciowe, co upraszcza logistykę i redukuje liczbę wariantów magazynowych; odporny na spadki napięcia.
• Szerokość 22,5 mm: kompaktowa obudowa montowana na szynie DIN TH35 pasuje do każdej rozdzielnicy modułowej, oszczędzając miejsce i ułatwiając rozbudowę.
• Plombowana przezroczysta osłona z regulacją obrotowymi trymerami: zabezpiecza ustawienia przed przypadkową zmianą, a jednocześnie umożliwia szybki podgląd i zmianę czasu.

Zgodność z Normami

Przekaźnik czasowy RE22R2CMR został zaprojektowany i wyprodukowany zgodnie z wymaganiami norm europejskich oraz standardem DIN typowym dla aparatury modułowej. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Modułowy przekaźnik czasowy RE22R2CMR sprawdza się wszędzie tam, gdzie potrzebne jest opóźnione załączanie lub sterowanie czasowe realizowane przez układy automatyki. Dzięki uniwersalnemu napięciu i szerokiemu zakresowi czasowemu znajduje zastosowanie m.in. w:

• Sterowaniu oświetleniem w toaletach, korytarzach i strefach przejściowych – opóźnienie wyłączenia pozwala na oszczędność energii i komfort użytkownika.
• Automatycznym otwieraniu drzwi i barier parkingowych – precyzyjne opóźnienie załączenia napędu zapewnia bezpieczne sekwencje ruchu.
• Impulsowym sterowaniu styczników/przekaźników oraz wejść sterowników PLC – funkcja opóźnionego załączania (tryb C) idealna do sekwencji start/stop w liniach produkcyjnych.
• Systemach sygnalizacji i alarmów – opóźnienie aktywacji sygnalizatorów umożliwia odróżnienie stanu normalnego od awaryjnego.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do obciążalności prądowej 8 A oraz warunków środowiskowych. Momenty dokręcania śrub zacisków – zgodnie z dokumentacją producenta (dostępną w karcie katalogowej). Należy zapewnić stopień ochrony obudowy odpowiedni do miejsca instalacji (typowe IP20 dla rozdzielnicy).

FAQ

• Jaką funkcję realizuje przekaźnik RE22R2CMR? Jest to przekaźnik czasowy z funkcją opóźnionego załączania (Delay on make – tryb C). Po podaniu napięcia zasilającego odmierza nastawiony czas opóźnienia, a następnie załącza styki wyjściowe.
• Jaki stopień ochrony ma przekaźnik? Producent nie podaje konkretnego stopnia ochrony obudowy. Urządzenie przeznaczone jest do montażu w rozdzielnicy modułowej, gdzie standardowo zapewniony jest stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm, brak ochrony przed wodą).
• Jaki zakres napięcia zasilania jest obsługiwany? Przekaźnik zasilany jest napięciem 24–240 V AC/DC, co pozwala na pracę zarówno w instalacjach niskonapięciowych (24 V), jak i sieciach 230 V bez konieczności stosowania oddzielnych wersji.
