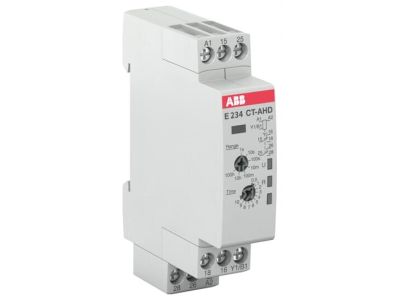

Przekaźnik czasowy, opóźnienie wyłączenia 0.05s-100h, 24-240V AC / 24-48V DC, 2C/O, CT-AHD.22 | 1SVR500110R0100 ABB

Alternatywny kod produktu: 1SVR500110R0100

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-AHD.22 (symbol 1SVR500110R0100) to elektroniczny jednofunkcyjny timer z gamy CT-D zapewniający opóźnienie wyłączenia (przerwa) w zakresie od 0,05 sekundy do 100 godzin. Urządzenie pracuje z napięciem sterującym 24–48 V DC lub 24–240 V AC, a jego wyjście 2C/O (SPDT) obsługuje styki o napięciu znamionowym 250 V i prądzie 5 A. Wyzwalanie odbywa się za pomocą napięcia powiązanego (niepływającego).

• Zakres opóźnienia 0,05s–100h: Szeroki zakres regulacji pozwala na precyzyjne dostosowanie czasu opóźnienia wyłączenia do wymagań aplikacji przemysłowych, sterowania oświetleniem czy wentylacją.
• Napięcie zasilania 24–240V AC / 24–48V DC: Uniwersalność zasilania – kompatybilny z różnymi systemami sterowania i instalacjami niskiego napięcia.
• Wyjście 2C/O (SPDT) 250V/5A: Elastyczne sterowanie obwodami – styki mogą przełączać zarówno obciążenia rezystancyjne, jak i indukcyjne zgodnie z normami bezpieczeństwa.
• Wyzwalanie napięciem powiązanym (niepływającym): Zapewnia niezawodne działanie w układach sterowania, eliminując konieczność stosowania dodatkowych układów separacji galwanicznej.
• Prosta obsłoga: Regulacja czasu opóźnienia za pomocą pokręteł lub przycisków na panelu czołowym, bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Przekaźnik czasowy CT-AHD.22 spełnia wymagania norm europejskich dotyczących bezpieczeństwa urządzeń elektrycznych i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik czasowy CT-AHD.22 znajduje zastosowanie w układach automatyki przemysłowej, sterowaniu oświetleniem, wentylacją oraz systemach sygnalizacji. Jego uniwersalne napięcie zasilania i szeroki zakres opóźnienia czynią go uniwersalnym rozwiązaniem w różnych aplikacjach.

• Sterowanie oświetleniem z opóźnionym wyłączeniem – np. w korytarzach, garażach czy na klatkach schodowych.
• Automatyka przemysłowa – opóźnienie wyłączenia maszyn lub procesów technologicznych.
• Systemy wentylacji i klimatyzacji – czasowe wyłączanie wentylatorów po zaniku sygnału sterującego.
• Zabezpieczenia i sygnalizacja – opóźnione wyłączanie alarmów lub urządzeń pomiarowych.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie należy zamontować na szynie DIN 35 mm w szafie sterowniczej. Podłączenie przewodów powinno być wykonane zgodnie z oznaczeniami na obudowie: zasilanie, wejście sterujące i wyjście sygnałowe. Dokręcenie śrub zaciskowych należy przeprowadzić z zalecanym momentem siłowym (zgodnie z dokumentacją producenta). Po montażu sprawdzić poprawność działania poprzez symulację sygnału sterującego.

FAQ

• Jakie jest maksymalne obciążenie wyjścia 2C/O? Wyjście przekaźnika obsługuje styki o napięciu znamionowym 250 V i prądzie 5 A – odpowiednie do sterowania obwodami oświetleniowymi, wentylacyjnymi czy niewielkimi silnikami.
• Czy urządzenie wymaga dodatkowego zasilania sterującego? Tak – przekaźnik działa z napięciem sterującym 24–48 V DC lub 24–240 V AC, które musi być doprowadzone do odpowiednich zacisków.
• Jak skalibrować zakres opóźnienia? Regulacja czasu opóźnienia odbywa się za pomocą pokręteł na panelu czołowym. Dokładne ustawienie należy przeprowadzić zgodnie z wymaganiami aplikacji, korzystając z dokumentacji technicznej.
