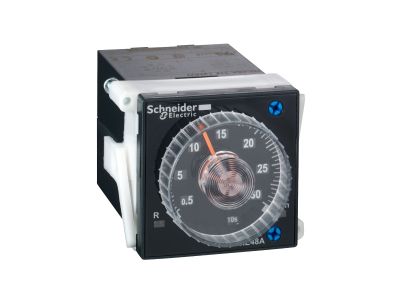

Przekaźnik czasowy opóźniający zakres 0,02s-300h 2 OC, 24..240V AC | RE48ATM12MW Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric RE48ATM12MW to wielofunkcyjne urządzenie sterujące z regulacją czasu w zakresie od 0,02 sekundy do 300 godzin. Zapewnia dwa wyjścia przekaźnikowe (1 styk przełączny + 1 styk natychmiastowy) o obciążalności 5 A, co pozwala bezpiecznie sterować odbiornikami w obwodach napięcia przemiennego 24..240 V AC. Dzięki automatycznemu wykrywaniu nieprawidłowości zasilania oraz przezroczystej osłonie chroniącej przed ingerencją urządzenie zwiększa niezawodność instalacji i redukuje koszty konserwacji.

• Zakres czasowy 0,02 s – 300 h: precyzyjne ustawienie opóźnienia w bardzo szerokim przedziale – od krótkich impulsów po długie cykle dobowe, co zapewnia elastyczność w różnych aplikacjach automatyki.
• Dwa wyjścia przekaźnikowe (5 A): jedno przełączne i jedno natychmiastowe umożliwiają jednoczesne sterowanie dwoma obwodami lub realizację złożonych sekwencji czasowych bez dodatkowych elementów.
• Automatyczne monitorowanie zasilania: w przypadku wykrycia nieprawidłowych wartości elektrycznych (np. zaniku napięcia) przekaźnik wyjściowy odłącza się, chroniąc maszynę przed uszkodzeniem i skracając czas przestojów.
• Przezroczysta, zamykana pokrywa: zabezpiecza ustawienia przed przypadkową zmianą i ingerencją osób nieuprawnionych, zapewniając spokój personelowi konserwacyjnemu.
• Montaż wpinany bez narzędzi: szybkie i proste instalowanie bez konieczności użycia kluczy czy wkrętaków – idealne do rozbudowy istniejących szaf sterowniczych.

Zgodność z Normami

Urządzenie zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, posiada certyfikację CE. Przeznaczone do stosowania w instalacjach niskiego napięcia zgodnie z wymogami bezpieczeństwa elektrycznego.

Zastosowanie

Wielofunkcyjny przekaźnik czasowy RE48ATM12MW sprawdza się wszędzie tam, gdzie potrzebne jest precyzyjne zarządzanie czasem w systemach automatyki – zarówno w nowych projektach, jak i modernizacjach starszych instalacji.

• Sterowanie oświetleniem w pomieszczeniach sanitarnych (opóźnione wyłączanie) – zwiększa komfort i oszczędza energię.
• Automatyczne otwieranie i zamykanie drzwi, bram, szlabanów parkingowych – sekwencje czasowe bez użycia sterownika PLC.
• Impulsowanie styczników, przekaźników lub wejść sterowników PLC – synchronizacja procesów przemysłowych.
• Sygnalizacja czasowa i alarmy – opóźnienia załączania/wyłączania w systemach bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (minimum uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu obciążenia (maks. 5 A). Moment dokręcania zacisków oraz inne szczegóły montażowe – postępuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jak ustawić żądany czas opóźnienia? Zakres ustawień od 0,02 s do 300 h realizowany jest za pomocą pokrętła i przełączników zakresu na przednim panelu. Szczegółowa instrukcja konfiguracji znajduje się w karcie katalogowej produktu.
• Czy przekaźnik ma podświetlenie lub diodę sygnalizacyjną? W danych technicznych produktu nie podano informacji o podświetleniu. Należy sprawdzić dokumentację producenta dla konkretnej wersji.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony nie został określony w dostępnych danych. Dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się typowo IP20, jednak dla pewności zalecamy zapoznanie się z kartą katalogową.
