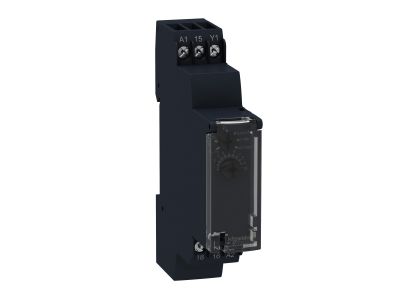

Przekaźnik czasowy opóźniający 24-240V AC 0,1s-100h | RE17LHBM Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy opóźniający Schneider Electric, model RE17LHBM, oferuje szeroki zakres nastaw od 0,1 sekundy do 100 godzin przy prądzie wyjściowym 0,7 A. Dzięki uniwersalnemu zasilaniu 24–240 V AC oraz kompaktowej obudowie o szerokości zaledwie 17,5 mm, urządzenie sprawdza się w różnorodnych instalacjach, zapewniając precyzyjne opóźnienie i oszczędność miejsca na szynie DIN.

• Szeroki zakres czasowy 0,1 s – 100 h: Umożliwia elastyczne dopasowanie opóźnienia – od krótkich impulsów po wielogodzinne cykle, bez konieczności stosowania dodatkowych timerów.
• Uniwersalne zasilanie 24–240 V AC: Jeden model dopasowany do różnych instalacji – redukuje potrzebę magazynowania wariantów napięciowych.
• Kompaktowa obudowa 17,5 mm: Zajmuje tylko jedno pole na szynie DIN, idealna do ciasnych rozdzielnic i szaf sterowniczych.
• Wbudowana pamięć i dioda LED statusu: Ustawienia czasu są zapamiętywane nawet po zaniku napięcia, a przezroczysta pokrywa umożliwia szybką kontrolę stanu pracy bez otwierania obudowy.
• Blokowana funkcja testowa: Pozwala bezpiecznie sprawdzić działanie przekaźnika bez ryzyka przypadkowej zmiany nastaw – zwiększa bezpieczeństwo podczas uruchamiania.

Zgodność z Normami

Przekaźnik czasowy RE17LHBM spełnia wymagania obowiązujących norm europejskich oraz standardów DIN. Posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Przekaźnik RE17LHBM znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnienie czasowe w sterowaniu – zarówno w automatyce przemysłowej, jak i budynkowej.

• Sterowanie opóźnionym załączaniem oświetlenia, wentylacji lub pomp w instalacjach HVAC.
• Opóźnienie wyłączenia silników, taśmociągów i innych odbiorników w procesach technologicznych.
• Impulsowanie styczników, przekaźników oraz wejść PLC w układach sekwencyjnych.
• Zabezpieczenia czasowe w instalacjach solarnych, pompach ciepła i systemach automatyki budynkowej.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego obciążenia (0,7 A – zazwyczaj wystarczający jest przekrój 1,5 mm²). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Podczas ustawiania czasu i funkcji za pomocą wieloobrotowych pokręteł korzystaj z blokowanej funkcji testowej dla bezpieczeństwa.

FAQ

• Jak ustawić czas opóźnienia? Czas nastawia się za pomocą dwóch wieloobrotowych pokręteł na przedniej ściance. Zakres ustawień (0,1 s – 100 h) podzielony jest na podzakresy widoczne na etykiecie obudowy.
• Czy przekaźnik posiada diodę sygnalizacyjną? Tak, wyposażony jest w diodę LED informującą o stanie napięcia na wyjściu. Przezroczysta pokrywa umożliwia obserwację diody bez otwierania obudowy.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura montowana w rozdzielnicy uzyskuje ochronę IP20 przed dotykiem palców. W warunkach zabudowy wewnątrz szafy sterowniczej nie wymaga wyższego stopnia ochrony.
