Przekaźnik czasowy elektroniczny opóźnione rozłączanie 1 zestyk przełączny z napięciem pomoc. 7 | 7PV1538-1AW30 Siemens

Alternatywny kod produktu: 7PV15381AW30

Opis i Kluczowe Cechy

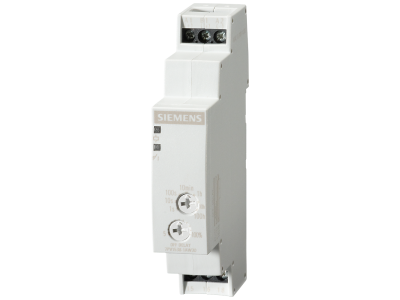

Przekaźnik czasowy elektroniczny Siemens SIRIUS 7PV1538-1AW30 to urządzenie z funkcją opóźnionego rozłączania i wejściem sygnału sterującego, wyposażone w jeden zestyk przełączny. Przeznaczony do stosowania w szafach sterowniczych i rozdzielnicach instalacyjnych, zapewnia niezawodne opóźnianie wyłączenia odbiorników w układach automatyki, sterowania i regulacji.

• Funkcja opóźnionego rozłączania (delay-off): Umożliwia opóźnione wyłączenie odbiornika po zaniku sygnału sterującego – idealne do sterowania czasem pracy wentylatorów, pomp czy oświetlenia awaryjnego.
• Sygnał sterujący: Pozwala na zdalne inicjowanie cyklu czasowego z zewnętrznego łącza (np. stycznika, przycisku lub PLC), co zwiększa elastyczność projektowania układów.
• Jeden zestyk przełączny (CO – changeover): Zapewnia możliwość wykorzystania styku jako zwiernego (NO) lub rozwiernego (NC) w zależności od potrzeb aplikacji, bez konieczności stosowania dodatkowych elementów.

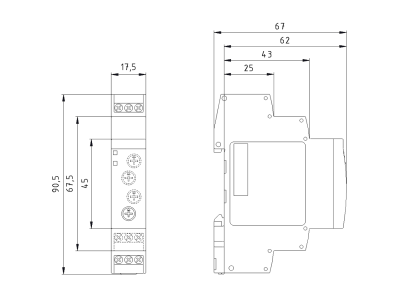

• Kompaktowa budowa: Minimalne wymiary modułu pozwalają na oszczędność miejsca w szafie sterowniczej, szczególnie przy gęstej zabudowie aparatury.
• Międzynarodowe aprobaty i szeroki zakres napięcia pomocniczego: Gwarantują uniwersalność zastosowania w instalacjach na całym świecie, bez konieczności dopasowywania do lokalnych standardów.

Zgodność z Normami

Przekaźnik czasowy Siemens SIRIUS 7PV15 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego konstrukcja spełnia wymagania stawiane urządzeniom stosowanym w przemyśle i instalacjach budynkowych, co potwierdzają międzynarodowe aprobaty (w tym m.in. cULus, CCC). Szczegółowe normy podane są w dokumentacji technicznej producenta.

Zastosowanie

Uniwersalna funkcja opóźnionego rozłączania oraz wytrzymały zestyk przełączny czynią ten przekaźnik odpowiednim do wielu zadań w automatyce przemysłowej i budynkowej. Poniżej przedstawiono typowe scenariusze zastosowań:

• Sterowanie opóźnionym wyłączeniem wentylatorów wyciągowych po zakończeniu pracy urządzeń (np. kuchni, serwerowni, kotłowni).
• Sekwencyjne wyłączanie maszyn w procesach technologicznych – opóźnienie pozwala uniknąć przeciążeń sieci poprzez stopniowe odłączanie odbiorników.
• Ochrona termiczna – opóźnione rozłączanie po zaniku sygnału sterującego w układach chłodzenia, pomp cyrkulacyjnych lub nagrzewnic.
• Automatyka budynkowa – realizacja opóźnień czasowych dla oświetlenia awaryjnego, klap oddymiających czy bram wjazdowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przekaźnik przeznaczony jest do mocowania na szynie TH35 (DIN) w szafie sterowniczej lub rozdzielnicy instalacyjnej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód nie znajduje się pod napięciem. Przekrój przewodów należy dobrać w zależności od prądu obciążenia oraz wymagań norm dla danej aplikacji. Moment dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów podano w instrukcji montażu producenta.

FAQ

• Czy przekaźnik posiada podświetlenie LED? Nie, ten model nie jest wyposażony we wbudowane podświetlenie. Stan pracy styku można ocenić wizualnie (np. przez przezroczystą obudowę) lub za pomocą zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony IP? Przekaźnik jest przeznaczony do montażu wewnątrz szaf sterowniczych lub rozdzielnic. W typowej aplikacji zapewnia ochronę na poziomie IP20 (brak ochrony przed wilgocią). Dokładną wartość dla konkretnego przypadku należy sprawdzić w dokumentacji technicznej.

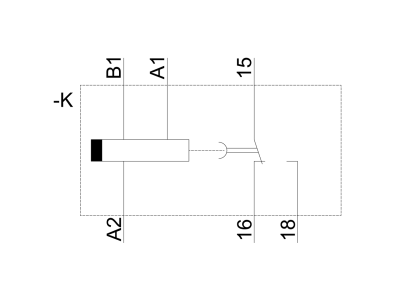

• Jak działa zestyk przełączny w tym przekaźniku? Zestyk przełączny (CO – changeover) umożliwia pracę zarówno jako styk zwierny (NO), jak i rozwierny (NC) – wszystko zależy od podłączenia przewodów. W trybie opóźnionego rozłączania w momencie zaniku sygnału sterującego zestyk przełącza się po upływie nastawionego czasu.
