Przekaźnik czasowy MULTI-F. 2CO, 12-240V AC/DC | 3RP2505-1BW30 Siemens

Opis i Kluczowe Cechy

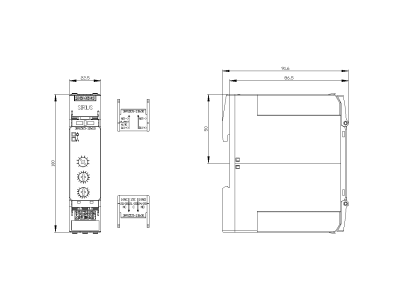

Przekaźnik czasowy SIEMENS SIRIUS 3RP2505-1BW30 to zaawansowane urządzenie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako bezpośredni następca sprawdzonej serii 3RP15, model ten wprowadza innowacyjną konstrukcję obudowy o szerokości zaledwie 22,5 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Urządzenie oferuje aż 27 zintegrowanych funkcji czasowych, co czyni je niezwykle uniwersalnym komponentem w układach automatyki.

• Szeroki zakres napięcia zasilania: Urządzenie pracuje w zakresie od 12V do 240V AC/DC, co eliminuje konieczność posiadania wielu wariantów sprzętowych dla różnych standardów zasilania.

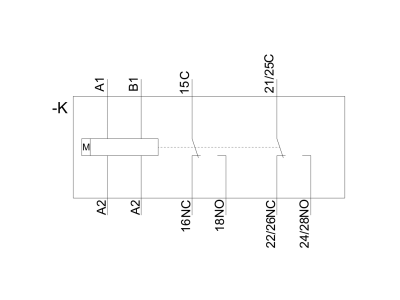

• Konfiguracja styków: Wyposażony w 2 styki przełączne (2CO - Changeover), które zapewniają elastyczność w projektowaniu obwodów sterowania i sygnalizacji.
• Wielofunkcyjność: 27 dostępnych funkcji pozwala na realizację opóźnionego załączania, wyłączania, pracy cyklicznej, generowania impulsów oraz wielu innych procesów logicznych.
• Innowacyjna obudowa: Przemysłowa konstrukcja posiada zdejmowane zaciski śrubowe, co ułatwia wymianę urządzenia bez konieczności ponownego oprzewodowania.
• Czytelna diagnostyka: Front panel wyposażony jest w wyraźne wskaźniki LED informujące o stanie zasilania oraz statusie wyjść przekaźnikowych.

Zgodność z Normami

Przekaźnik SIRIUS 3RP25 został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada międzynarodowe aprobaty, które umożliwiają jego stosowanie na rynkach całego świata (m.in. CE, UL, CSA). Urządzenie spełnia rygorystyczne normy dotyczące kompatybilności elektromagnetycznej (EMC) oraz wytrzymałości mechanicznej, co gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych, gdzie występują drgania i zakłócenia sieciowe.

Zastosowanie

Dzięki swojej wszechstronności, przekaźnik 3RP2505-1BW30 znajduje zastosowanie w szerokim spektrum procesów technologicznych:

• Układy rozruchowe: Sterowanie rozruchem gwiazda-trójkąt oraz sekwencyjne uruchamianie napędów.
• Systemy ochrony: Monitorowanie czasu pracy urządzeń i opóźnianie reakcji na błędy w celu uniknięcia fałszywych alarmów.
• Automatyka budynkowa: Sterowanie oświetleniem, wentylacją oraz systemami nawadniania.
• Przemysł maszynowy: Precyzyjne odmierzanie czasu w cyklach produkcyjnych, pakowaniu i transporcie wewnętrznym.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm. Dzięki kompaktowej obudowie, przekaźniki mogą być montowane gęsto obok siebie. Zaleca się stosowanie odpowiednich końcówek tulejkowych na przewodach przyłączeniowych, aby zapewnić trwały i pewny styk elektryczny. Zdejmowane zaciski pozwalają na przygotowanie wiązki kablowej przed ostatecznym montażem modułu w szafie. W zestawie znajdują się folie samoprzylepne, które należy nakleić na obudowę w celu jednoznacznej identyfikacji wybranej funkcji czasowej przez personel utrzymania ruchu.

FAQ

1. Czy ten model zastępuje starszą serię 3RP15?
Tak, seria 3RP25 jest pełnoprawnym, nowoczesnym następcą serii 3RP15, oferującym lepsze parametry techniczne i ulepszoną konstrukcję mechaniczną.

2. Jakie jest napięcie sterowania dla tego przekaźnika?
Urządzenie jest uniwersalne i obsługuje szeroki zakres napięć od 12V do 240V zarówno dla prądu przemiennego (AC), jak i stałego (DC).

3. Ile funkcji czasowych można ustawić w tym modelu?
Model 3RP2505-1BW30 posiada 27 różnych funkcji, które konfiguruje się za pomocą pokręteł na przednim panelu urządzenia.
