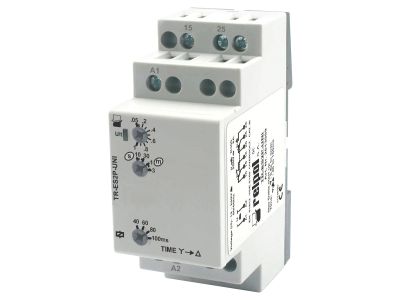

Przekaźnik czasowy jednofunkcyjny | 2613059 Relpol

Alternatywny kod produktu: TR-ES2P-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy jednofunkcyjny 2P (symbol 2613059) to zaawansowane urządzenie sterujące pracą obwodów elektrycznych z funkcją opóźnienia czasowego. Wyposażony w dwa zestyki przełączne (2P) i funkcję S (rozruch gwiazda-trójkąt z niezależną regulacją czasów T1 i T2) zapewnia precyzyjną kontrolę nad procesami rozruchowymi silników trójfazowych. Zasilany napięciem 12–240 V AC/DC, idealny do zastosowań w instalacjach przemysłowych i budowlanych.

• 2 zestyki przełączne (2P): Umożliwiają płynne przełączanie obwodów sterujących i zasilających, zwiększając niezawodność układów automatyki.
• Funkcja S (rozruch gwiazda-trójkąt): Redukuje udar prądowy podczas rozruchu silnika, chroniąc go przed przeciążeniem i wydłużając żywotność.
• Niezależna regulacja czasów T1 i T2: Pozwala dostosować czasy opóźnień do specyfiki aplikacji, optymalizując procesy przemysłowe.
• Zasilanie 12–240 V AC/DC: Uniwersalność zasilania – kompatybilny z szerokim zakresem napięć w instalacjach przemysłowych i budowlanych.
• Montaż na szynie 35 mm: Szybki i pewny montaż w szafach sterowniczych i rozdzielnicach, zgodny ze standardami przemysłowymi.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej (EMC) w środowiskach przemysłowych.

Zastosowanie

Przekaźnik czasowy jednofunkcyjny 2P znajduje zastosowanie w układach automatyki przemysłowej, sterowaniu silnikami oraz systemach wymagających precyzyjnego opóźnienia czasowego.

• Sterowanie rozruchem silników trójfazowych metodą gwiazda-trójkąt (np. pompy, wentylatory, przenośniki).
• Automatyka przemysłowa – cykliczne załączanie i wyłączanie obwodów z opóźnieniem czasowym.
• Systemy oświetleniowe i grzewcze – regulacja czasów załączania/rozłączania w zależności od potrzeb.
• Zabezpieczenia maszyn – opóźnione wyłączanie w celu uniknięcia udarów prądowych.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik należy zamontować na szynie 35 mm w szafie sterowniczej lub rozdzielnicy, zgodnie z dokumentacją techniczną. Zaciski należy dokręcić odpowiednim momentem (zalecany moment to X Nm – sprawdzić w dokumentacji producenta). Upewnić się, że napięcie zasilania jest zgodne z zakresem pracy przekaźnika (12–240 V AC/DC). Przed uruchomieniem sprawdzić poprawność połączeń i izolację.

FAQ

• Jaka jest maksymalna obciążalność styków przekaźnika? Zestyki 2P są obciążalne prądem 8 A przy napięciu 250 V AC (AC1).
• Czy przekaźnik obsługuje zasilanie tylko AC? Nie – zaprojektowany jest do pracy z napięciem 12–240 V AC/DC, co obejmuje zarówno prąd przemienny, jak i stały.
• Jakie są zakresy regulacji czasów T1 i T2? Dokładne zakresy regulacji nie zostały podane w danych produktu – należy sprawdzić dokumentację techniczną lub etykietę na urządzeniu.
