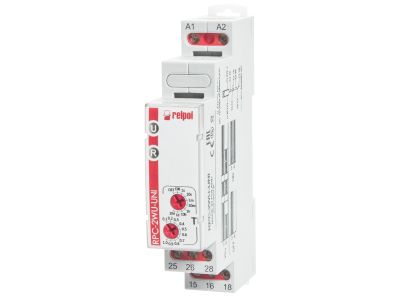

Przekaźnik czasowy jednofunkcyjny 16A, 12…240 V AC/DC, RPC-2E-UNI | 863196 Relpol

Opis i Kluczowe Cechy

Przekaźnik czasowy RPC-2E-UNI marki RELPOL to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki przemysłowej i budynkowej. Model ten charakteryzuje się realizacją funkcji E, czyli opóźnionego załączenia, co pozwala na bezpieczny rozruch maszyn oraz eliminację nagłych skoków obciążenia w sieci. Dodatkowo urządzenie oferuje tryby ON/OFF, umożliwiające stałe załączenie lub wyłączenie styków, co jest niezwykle przydatne podczas prac serwisowych i testów instalacji.

• Uniwersalne napięcie zasilania: Szeroki zakres od 12 do 240 V AC/DC (50/60 Hz) sprawia, że przekaźnik jest kompatybilny z niemal każdym standardem zasilania, redukując konieczność utrzymywania wielu indeksów magazynowych.
• Dwa styki przełączne (2P): Wyjście wyposażone w dwa niezależne styki przełączne o obciążalności 16A pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy lub separację galwaniczną sygnałów sterujących.
• 8 zakresów czasowych: Szeroka skala nastaw pozwala na precyzyjne dopasowanie czasu opóźnienia do specyfiki danej aplikacji, od ułamków sekund po wiele godzin.
• Wysoka obciążalność: Prąd znamionowy wynoszący 16A gwarantuje niezawodną pracę nawet przy częstym przełączaniu obciążeń rezystancyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania. Wysoka jakość wykonania przez renomowanego polskiego producenta, firmę RELPOL, zapewnia długą żywotność mechaniczną i elektryczną styków, co jest kluczowe w profesjonalnych systemach sterowania.

Zastosowanie

Przekaźnik RPC-2E-UNI znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach wentylacji i klimatyzacji: Opóźnianie startu wentylatorów w celu uniknięcia przeciążeń sieci rozdzielczej.
• Automatyce przemysłowej: Sekwencyjne uruchamianie linii produkcyjnych i maszyn.
• Systemach oświetleniowych: Sterowanie oświetleniem z opóźnieniem czasowym w obiektach komercyjnych.
• Szafach sterowniczych: Jako element logiczny w układach zabezpieczeń i sygnalizacji.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm, co zapewnia szybką i stabilną instalację w rozdzielnicach. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: Zaciski śrubowe pozwalają na pewne mocowanie przewodów o przekroju dostosowanym do prądu 16A. Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków i zapewnić trwałość połączenia elektrycznego.
• Konfiguracja: Wybór zakresu czasowego oraz nastawa precyzyjna odbywają się za pomocą czytelnych pokręteł na przednim panelu urządzenia, co umożliwia regulację bez konieczności demontażu przekaźnika.

FAQ

1. Czy przekaźnik RPC-2E-UNI może pracować zarówno z prądem stałym, jak i zmiennym?
Tak, dzięki uniwersalnemu układowi zasilania, urządzenie pracuje poprawnie w zakresie napięć 12…240 V AC/DC, co czyni go niezwykle wszechstronnym rozwiązaniem.

2. Co oznacza funkcja E w tym modelu?
Funkcja E to opóźnione załączenie. Po podaniu napięcia zasilania przekaźnik odlicza nastawiony czas, a po jego upływie następuje przełączenie styków wyjściowych w stan aktywny.

3. Jakie jest maksymalne obciążenie styków?
Maksymalny prąd obciążenia dla styków przełącznych wynosi 16A przy napięciu znamionowym, co pozwala na sterowanie wieloma urządzeniami bez konieczności stosowania dodatkowych styczników w przypadku mniejszych mocy.
