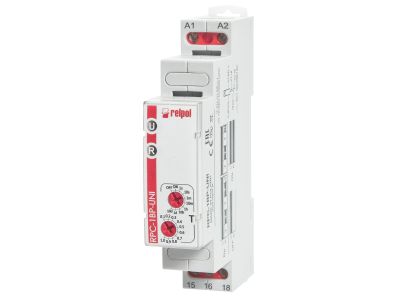

Przekaźnik czasowy jednofunkcyjny 16A, RPC-1WU-UNI | 863194 Relpol

Alternatywny kod produktu: RPC-1WU-UNI

Opis i Kluczowe Cechy

Przekaźnik czasowy jednofunkcyjny RPC-1WU-UNI (nr katalogowy 863194) to komponent przeznaczony do precyzyjnego sterowania czasowego w obwodach elektrycznych. Prąd znamionowy 16 A pozwala na bezpieczną pracę w instalacjach o znacznym obciążeniu, bez ryzyka przegrzania styków. Uniwersalne napięcie zasilania 12…240 V AC/DC oraz osiem zakresów czasowych zapewniają elastyczność w doborze opóźnień. Wyjście wyposażone w jeden styk przełączny (1P) umożliwia zarówno załączanie, jak i przełączanie obwodów.

• Prąd znamionowy 16 A: gwarantuje niezawodną pracę przy obciążeniach typowych dla instalacji przemysłowych i bytowych, bez konieczności stosowania dodatkowych wzmacniaczy.
• Uniwersalne napięcie zasilania 12…240 V AC/DC: jeden model obsługuje szeroki zakres napięć, co upraszcza magazynowanie i montaż w różnych systemach zasilania.
• Funkcja Wu (załączenie na nastawiony czas) oraz tryb ON/OFF: umożliwia realizację zarówno jednorazowych opóźnień, jak i stałego wysterowania wyjścia – wybór zależny od potrzeb aplikacji.
• 8 zakresów czasowych: precyzyjne ustawienie czasu od sekund do godzin, dopasowane do wymagań konkretnego procesu sterowania.
• Styk przełączny 1P: daje możliwość jednoczesnego załączania i rozłączania dwóch obwodów lub zmiany kierunku przepływu sygnału, zwiększając funkcjonalność przekaźnika.

Zgodność z Normami

Przekaźnik RPC-1WU-UNI został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Zaleca się stosowanie w instalacjach wykonanych według standardu DIN.

Zastosowanie

Uniwersalny przekaźnik czasowy sprawdza się wszędzie tam, gdzie wymagane jest opóźnione załączanie lub wyłączanie odbiorników. Dzięki funkcji Wu i szerokiemu zakresowi napięć nadaje się do różnych systemów automatyki.

• Sterowanie oświetleniem z opóźnionym wyłączeniem (np. korytarze, klatki schodowe, parkingi).
• Generowanie impulsów czasowych do styczników, przekaźników pośredniczących lub wejść sterowników PLC.
• Opóźnione załączanie wentylatorów, pomp lub nagrzewnic w systemach wentylacji i klimatyzacji.
• Realizacja prostych sekwencji czasowych w tablicach rozdzielczych i szafach automatyki budynkowej.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu znamionowego 16 A oraz warunków instalacyjnych. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta (zwykle 0,5–0,8 Nm). Po zakończeniu montażu sprawdzić poprawność podłączenia i ustawień zakresów czasowych.

FAQ

• Czy przekaźnik ma podświetlenie/wskaźnik LED? W dostarczonych danych nie ma informacji o podświetleniu. Standardowo wiele przekaźników czasowych posiada diodę sygnalizującą stan zasilania lub zadziałania, jednak w przypadku modelu RPC-1WU-UNI należy sprawdzić oznaczenia na obudowie lub kartę katalogową producenta.
• Jaki stopień ochrony IP ma ten przekaźnik? Producent nie podał stopnia ochrony. Dla aparatury modułowej montowanej w rozdzielnicy typowym stopniem jest IP20 (ochrona przed ciałami stałymi >12,5 mm). Aby uzyskać dokładne dane, zalecamy zapoznanie się z pełną dokumentacją techniczną.
• Tryb pracy styku – czy styk jest normalnie otwarty czy zamknięty? Wyjście wyposażone jest w jeden styk przełączny (1P), co oznacza, że zawiera zarówno zestyk zwierny (NO), jak i rozwierny (NC). W zależności od ustawionej funkcji (Wu lub ON/OFF) oraz stanu zasilania wyjście może znajdować się w różnych konfiguracjach – szczegóły podano w instrukcji obsługi.
