Przekaźnik czasowy opóźnione rozłączanie DC 12-240V 1 zestyk przełączny 15 zakresów czas. 0,05S-100h | 3RP2535-1AW30 Siemens

Alternatywny kod produktu: 3RP25351AW30

Opis i Kluczowe Cechy

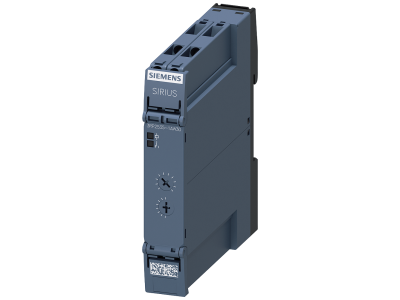

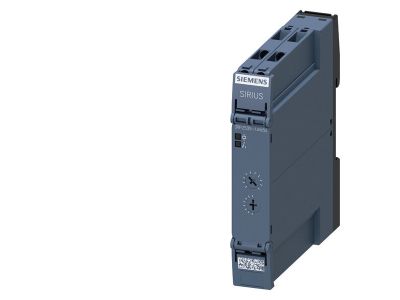

Przekaźnik czasowy Siemens SIRIUS 3RP2535-1AW30 to urządzenie realizujące funkcję opóźnionego rozłączania (off-delay), przeznaczone do zastosowań wymagających precyzyjnych zwłok czasowych. Zasilany napięciem DC 12–240 V, wyposażony w 1 zestyk przełączny, oferuje aż 15 zakresów czasowych (0,05 s – 100 h), co zapewnia elastyczność w doborze parametrów dla różnorodnych procesów sterowania. Kompaktowa budowa umożliwia łatwy montaż na szynie DIN TH35.

• 15 zakresów czasowych (0,05 s – 100 h): szeroki wybór przedziałów (1, 3, 10, 30, 100 w jednostkach s, min, h) pozwala precyzyjnie dopasować opóźnienie do potrzeb aplikacji – od krótkich impulsów po wielogodzinne cykle.
• Funkcja opóźnionego rozłączania (off-delay): po zaniku sygnału sterującego przekaźnik pozostaje załączony przez ustawiony czas, co umożliwia np. wyłączenie wentylacji po opuszczeniu pomieszczenia lub opóźnione odcięcie obwodu.
• Zasilanie DC 12–240 V: uniwersalny zakres napięcia roboczego upraszcza integrację z instalacjami niskonapięciowymi i przemysłowymi systemami sterowania.

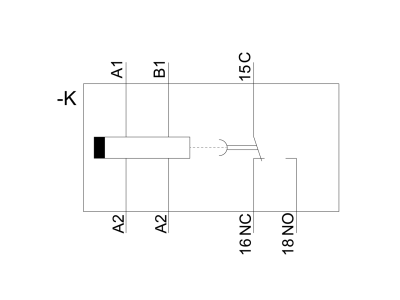

• 1 zestyk przełączny (SPDT): umożliwia przełączanie jednego obwodu sterującego, co jest wystarczające dla większości aplikacji czasowych w automatyce i rozdzielnicach.
• Kompaktowa obudowa modułowa: oszczędność miejsca w szafie sterowniczej, łatwy montaż na szynie TH35 bez konieczności użycia dodatkowych narzędzi.

Zgodność z Normami

Przekaźnik czasowy Siemens 3RP2535-1AW30 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach w rozdzielnicach o stopniu ochrony co najmniej IP20 (typowe dla aparatury modułowej).

Zastosowanie

Dzięki funkcji opóźnionego rozłączania i bogatej gamie zakresów czasowych przekaźnik 3RP2535-1AW30 sprawdza się w wielu układach automatyki budynkowej i przemysłowej, szczególnie tam, gdzie wymagane jest opóźnione wyłączenie obwodu.

• Sterowanie wentylacją lub oświetleniem z opóźnionym wyłączeniem po opuszczeniu pomieszczenia (funkcja schodowa / czasówka).
• Opóźnione rozłączanie obwodów sterowania maszyn w celu umożliwienia dokończenia cyklu technologicznego.
• Generowanie impulsów czasowych dla styczników, przekaźników pomocniczych lub wejść sterowników PLC.
• Automatyka budynkowa – zarządzanie czasem pracy urządzeń w systemach HVAC, bram, rolet i sygnalizacji.

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest bezpieczny. Urządzenie montuje się na szynie DIN TH35 w pozycji pionowej. Momenty dokręcania zacisków oraz przekroje przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację i nie przekraczać dopuszczalnych parametrów obciążenia.

FAQ

• Jaka jest główna funkcja tego przekaźnika? Przekaźnik realizuje funkcję opóźnionego rozłączania (off-delay) – po ustaniu sygnału sterującego jego zestyk pozostaje w stanie załączonym przez nastawiony czas, a następnie rozłącza się.
• Jakie zakresy czasowe są dostępne? Urządzenie oferuje 15 kombinacji: wartości nastaw 1, 3, 10, 30, 100 w jednostkach sekund, minut lub godzin. Łącznie zakres wynosi od 0,05 s do 100 h.
• Czy przekaźnik wymaga oddzielnego zasilania pomocniczego? Tak, przekaźnik zasilany jest napięciem stałym DC 12–240 V. Nie jest to napięcie styków, lecz napięcie robocze samego urządzenia.
