Przekaźnik czasowy interwałowy 24-240V AC/ DC, 0.05s-300h, styk 2C/O 8A Zelio Time | RE22R2HMR Schneider Electric

Opis i Kluczowe Cechy

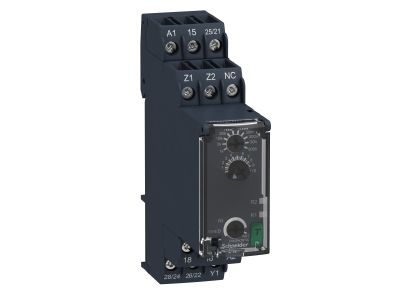

Przekaźnik czasowy interwałowy Schneider Electric Zelio Time RE22R2HMR to modułowe urządzenie przeznaczone do precyzyjnego sterowania czasem w systemach automatyki. Dzięki zakresowi czasowemu 0,05 s – 300 h oraz zasilaniu uniwersalnemu 24–240 V AC/DC zapewnia elastyczność w różnych instalacjach. Posiada dwa styki przełączne (2C/O) o obciążalności 8 A, a jego szerokość wynosi zaledwie 22,5 mm, co ułatwia zabudowę w rozdzielnicy.

• Zakres czasowy 0,05 s – 300 h: obejmuje zarówno bardzo krótkie opóźnienia, jak i długie interwały, umożliwiając dopasowanie do wielu procesów sterowania.
• Napięcie zasilania 24–240 V AC/DC: szeroki zakres napięć zapewnia kompatybilność z różnymi systemami oraz stabilną pracę nawet przy chwilowych odchyleniach napięcia.
• Dwa styki przełączne (2C/O) 8 A: umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Szerokość 22,5 mm: kompaktowa obudowa zajmuje tyle samo miejsca co 2-biegunowy wyłącznik, co upraszcza projektowanie rozdzielnic i oszczędza przestrzeń.
• Przezroczysta osłona pokrętła: chroni ustawienia przed przypadkową zmianą, zwiększając bezpieczeństwo eksploatacji przez personel konserwujący.

Zgodność z Normami

Producent nie podaje konkretnych numerów norm dla tego modelu. Przekaźnik spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami bezpieczeństwa oraz kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do montażu w rozdzielnicach zgodnie z zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Przekaźnik czasowy RE22R2HMR znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne zarządzanie czasem załączenia lub wyłączenia odbiorników. Dzięki trybom pracy interwałowej (H i Hw) idealnie sprawdza się w następujących scenariuszach:

• Automatyczne otwieranie i zamykanie drzwi, bram oraz szlabanów parkingowych.
• Sterowanie oświetleniem w pomieszczeniach socjalnych, toaletach i korytarzach – włączanie na zadany czas po wykryciu ruchu.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC w procesach produkcyjnych.
• Sygnalizacja czasowa w systemach alarmowych i ostrzegawczych.

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Urządzenie mocuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobiera się do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz szczegółowy schemat podłączenia znajdują się w dokumentacji producenta. Po montażu zaleca się sprawdzenie ustawień czasu przed załączeniem napięcia.

FAQ

• Czy przekaźnik posiada podświetlenie? Producent nie przewidział podświetlenia w tym modelu. Ustawienia dokonuje się za pomocą pokrętła i przełącznika zakresu, a przezroczysta osłona umożliwia odczyt bez zdejmowania.
• Jaki jest stopień ochrony (IP)? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy charakteryzuje się stopniem ochrony IP20, co zapewnia ochronę przed dotykiem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Jaki tryb pracy realizuje styk? Przekaźnik wyposażony jest w styki przełączne (C/O). Oznacza to, że w zależności od stanu wewnętrznego timera zwierają lub rozwierają dwa obwody. Producent deklaruje funkcje H (interwałową) oraz Hw (interwałową z wyzwalaniem). Szczegółowy opis trybów znajduje się w karcie katalogowej.
