Przekaźnik czasowy gwiazda-trójkąt zakres 0,3s-30s 24-240V AC/DC, 2 styki C/O | RE22R2QEMR Schneider Electric

Opis i Kluczowe Cechy

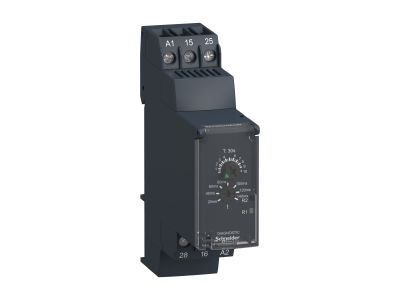

Przekaźnik czasowy gwiazda-trójkąt Schneider Electric Zelio Time RE22R2QEMR to modułowe urządzenie przeznaczone do sterowania czasowym przełączaniem układów rozruchowych silników. Oferuje zakres czasu nastawy 0,3–30 sekund, pracuje przy uniwersalnym napięciu zasilania 24–240 V AC/DC, posiada 2 styki przełączne (C/O) o obciążalności 8 A i szerokość modułu 22,5 mm, co pozwala na oszczędność miejsca w rozdzielnicy.

• Zakres czasu 0,3–30 s: precyzyjna nastawa czasu przejścia z gwiazdy na trójkąt, dostosowana do typowych wymagań rozruchu silników asynchronicznych.
• Napięcie zasilania 24–240 V AC/DC: uniwersalne zasilanie eliminuje konieczność stosowania różnych wersji napięciowych – jeden model do wielu instalacji.
• 2 styki przełączne (C/O) 8 A: dwa niezależne tory przełączne umożliwiają jednoczesne sterowanie stycznikami gwiazdy i trójkąta oraz dodatkową sygnalizację.
• Szerokość 22,5 mm: smukła obudowa zajmuje tylko jedno pole modułu DIN, co ułatwia gęste zabudowanie rozdzielnicy.
• Montaż na szynie DIN TH35: szybki i pewny montaż bez użycia narzędzi, zgodny z systemem aparatury modułowej.

Zgodność z Normami

Przekaźnik czasowy RE22R2QEMR spełnia wymagania obowiązujących norm międzynarodowych oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Produkt został zaprojektowany zgodnie ze standardami stosowanymi w automatyce przemysłowej i budynkowej.

Zastosowanie

Dzięki funkcji przełączania gwiazda-trójkąt oraz regulowanemu czasowi zwłoki, przekaźnik idealnie sprawdza się w układach rozruchu silników elektrycznych oraz innych aplikacjach wymagających precyzyjnego odliczania czasu.

• Sterowanie rozruchem silników trójfazowych w trybie gwiazda-trójkąt (przełączanie styczników w zadanej sekwencji czasowej).
• Impulsy czasowe do styczników, przekaźników lub sterowników PLC w automatyce przemysłowej.
• Sygnalizacja opóźnień w systemach alarmowych, wentylacyjnych i oświetleniowych.
• Automatyka budynkowa – np. opóźnione załączanie/wyłączanie obwodów w instalacjach inteligentnych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie należy instalować na szynie DIN TH35 w rozdzielnicy o stopniu ochrony IP20 lub wyższym. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością styków (8 A) oraz wymaganiami instalacji. Moment dokręcania śrub zaciskowych stosuj według dokumentacji producenta.

FAQ

• Jaki jest zakres nastawy czasu? Zakres wynosi od 0,3 do 30 sekund – pozwala na precyzyjne ustawienie czasu pracy w układzie gwiazda przed przejściem na trójkąt.
• Czy przekaźnik wymaga oddzielnego zasilania pomocniczego? Nie, napięcie zasilania 24–240 V AC/DC jest jednocześnie napięciem sterującym – uniwersalne i szerokie zakresy eliminują konieczność stosowania dodatkowych zasilaczy.
• Jaki jest tryb pracy styków? Styki są przełączne (C/O – NO+NC), co umożliwia zarówno załączanie, jak i rozłączanie obwodów w zależności od konfiguracji układu sterowania.
