Przekaźnik czasowy gwiazda-trójkąt zakres 0,05s-300s 24VDC/24-240VAC 1 styk C/O | RE22R1QCMU Schneider Electric

Opis i Kluczowe Cechy

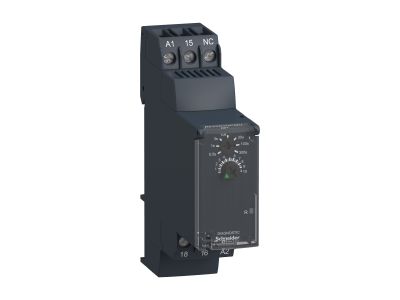

Przekaźnik czasowy gwiazda-trójkąt serii Zelio Time firmy Schneider Electric, model RE22R1QCMU, przeznaczony do precyzyjnego sterowania rozruchem silników. Urządzenie oferuje zakres czasowy od 0,05 s do 300 s, prąd znamionowy 8 A oraz uniwersalne zasilanie 24 V DC / 24–240 V AC. Szerokość 22,5 mm (2 moduły) pozwala na oszczędność miejsca w rozdzielnicy, zachowując zgodność z typowymi aparatami modułowymi.

• Zakres czasowy 0,05…300 s: Umożliwia precyzyjne ustawienie czasów przejścia z gwiazdy w trójkąt, dopasowane do różnych typów silników i warunków rozruchu.
• Prąd znamionowy 8 A: Zapewnia bezpieczne sterowanie stycznikami i cewkami o umiarkowanym obciążeniu, bez ryzyka przeciążenia styków.
• Uniwersalne napięcie zasilania 24 V DC / 24…240 V AC: Umożliwia pracę w instalacjach zarówno stało-, jak i zmiennoprądowych. Stabilna praca nawet przy chwilowych wahaniach napięcia.
• Szerokość 22,5 mm (2 moduły): Minimalizuje zajmowaną przestrzeń na szynie DIN, ułatwiając projektowanie rozdzielnic i szaf sterowniczych.
• Przezroczysta osłona z zamykaną pokrywą: Chroni nastawy przed przypadkową zmianą, zwiększając bezpieczeństwo eksploatacji.

Zgodność z Normami

Przekaźnik czasowy RE22R1QCMU został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Przeznaczony jest do montażu w obwodach sterowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki funkcji gwiazda-trójkąt oraz regulowanemu czasowi przełączenia, przekaźnik sprawdza się w sterowaniu rozruchem silników indukcyjnych oraz w innych aplikacjach wymagających opóźnienia czasowego. Główne obszary zastosowań to:

• Sterowanie rozruchem silników trójfazowych w trybie gwiazda-trójkąt (przełączanie po zadanym czasie).
• Automatyka budynkowa – sekwencyjne załączanie odbiorników, opóźnione wyłączanie oświetlenia.
• Impulsy czasowe do styczników, przekaźników lub wejść sterowników PLC.
• Linie produkcyjne – opóźnienia w cyklach maszyn, zabezpieczenie przed zbyt szybkim restartem.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia. Przekaźnik mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy stosować przewody o przekroju dostosowanym do prądu 8 A (zalecany min. 1,5 mm²). Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed każdą ingerencją bezwzględnie odłączyć zasilanie.

FAQ

• Czy przekaźnik ma podświetlenie (LED) informujące o stanie? W danych produktu nie określono podświetlenia. W razie potrzeby wizualnej sygnalizacji zalecamy zastosowanie modułów z lampkami kontrolnymi montowanymi szeregowo.
• Jaki jest stopień ochrony (IP) tego przekaźnika? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada ochronę IP20 przed dotykiem palcami – należy montować w obudowie o odpowiedniej klasie szczelności.
• Czy styk jest przełączny (C/O)? Tak, urządzenie wyposażone jest w jeden styk przełączny (C/O – common / normally open / normally closed), który może być używany zarówno jako zwierny, jak i rozwierny w zależności od potrzeb.
