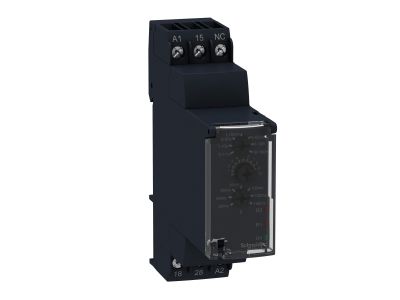

Przekaźnik czasowy gwiazda-trójkąt 0.1s-100h, 24V DC/24-240V AC, 1C/O Zelio Time | RE22R1QMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy gwiazda-trójkąt Schneider Electric Zelio Time RE22R1QMU to precyzyjne urządzenie przeznaczone do sterowania przełączaniem uzwojeń silników w trybie rozruchu. Oferuje szeroki zakres nastaw czasu od 0,1 sekundy do 100 godzin, co pozwala dopasować opóźnienie do wymagań konkretnej aplikacji. Prąd znamionowy wyjścia wynosi 8A, a szerokość modułu wynosząca zaledwie 22,5 mm umożliwia montaż w standardowych rozdzielnicach bez straty miejsca. Urządzenie zasilane jest napięciem 24V DC lub 24–240V AC i wyposażone w jeden styk przełączny (SPDT – 1C/O).

• Zakres nastaw 0,1s–100h: Szeroki zakres czasowy umożliwia precyzyjne programowanie cykli przełączania – od bardzo krótkich opóźnień po długotrwałe procesy, bez konieczności stosowania dodatkowych przekaźników.
• Prąd znamionowy 8A na styku: Zapewnia bezpieczne załączanie obciążeń średniej mocy, takich jak cewki styczników czy małe silniki, bez ryzyka przegrzania styków.
• Szerokość 22,5 mm (montaż na szynie DIN TH35): Kompaktowy format oszczędza miejsce w rozdzielnicy i pozwala na instalację nawet w ciasnych szafach sterowniczych.
• Zasilanie uniwersalne 24V DC i 24–240V AC: Elastyczność napięcia umożliwia stosowanie przekaźnika w różnych instalacjach, zarówno prądu stałego, jak i przemiennego, bez konieczności stosowania oddzielnych wersji napięciowych.
• Przezroczysta pokrywa obudowy: Umożliwia szybką wizualną kontrolę stanu styku oraz bezinwazyjne odczytanie nastaw czasu, co skraca czas obsługi i diagnostyki.

Zgodność z Normami

Przekaźnik RE22R1QMU został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej (EMC). Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują bezpieczną pracę w standardowych instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik czasowy z funkcją gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnione przełączanie uzwojeń silników w celu ograniczenia prądu rozruchowego. Sprawdza się zarówno w prostych układach sterowania, jak i w złożonych systemach automatyki.

• Sterowanie rozruchem silników trójfazowych z przełączaniem z gwiazdy na trójkąt – podstawowe zastosowanie urządzenia.
• Opóźnione załączanie/wyłączanie odbiorników w instalacjach oświetleniowych, wentylacyjnych lub pompowych.
• Generowanie impulsów czasowych dla sterowników PLC, przekaźników pomocniczych lub styczników w układach sekwencyjnych.
• Automatyka budynkowa: sterowanie bramami, szlabanami, drzwiami automatycznymi lub oświetleniem w pomieszczeniach tymczasowych (toalety, korytarze).

Wskazówki Montażowe

Montaż przekaźnika może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) – zgodnie z przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Szerokość modułu 22,5 mm umożliwia osadzenie w standardowej przestrzeni. Dokręcaj zaciski śrubowe z momentem podanym w dokumentacji producenta (brak konkretnej wartości w danych). Przekrój przewodów dobierz do obciążenia prądowego (maks. 8A) i obowiązujących norm. Zaleca się stosowanie końcówek tulejkowych dla przewodów linkowych. Po zamontowaniu sprawdź poprawność podłączenia i funkcję czasu przed włączeniem napięcia.

FAQ

• Czy przekaźnik posiada podświetlenie ledowe informujące o stanie styku? Tak, przezroczysta pokrywa obudowy pozwala na wizualną kontrolę stanu styku. W danych producenta nie podano jednak informacji o diodzie LED wewnątrz – stan styku można ocenić jedynie przez obserwację mechanizmu.
• Jaki jest stopień ochrony IP przekaźnika? W dostarczonych danych nie zawarto informacji o stopniu ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada ochronę IP20. W celu uzyskania dokładnych informacji zaleca się sprawdzenie karty katalogowej produktu.
• W jakim trybie pracy pracuje styk – czy jako NO/NC czy przełączny? Przekaźnik wyposażony jest w jeden styk przełączny (SPDT – 1C/O). Oznacza to, że posiada jedno wejście wspólne oraz dwa wyjścia: normalnie otwarte (NO) i normalnie zamknięte (NC). W zależności od podłączenia może pracować jako NO lub NC.
