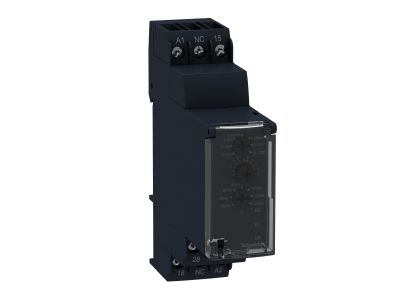

Przekaźnik czasowy gwiazda-trójkąt, 0.1s-100h, 230V AC/440V AC, 1C/O Zelio Time | RE22R1QMQ Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy gwiazda-trójkąt Schneider Electric Zelio Time RE22R1QMQ to kompaktowe urządzenie sterujące procesem przełączania obwodów silników. Oferuje precyzyjną nastawę czasu od 0,1 sekundy do 100 godzin, umożliwiając dopasowanie cyklu do wymagań aplikacji. Prąd wyjściowy 8 A zapewnia bezpieczną pracę w standardowych obwodach sterowania, a szeroki zakres napięcia zasilania 230–440 V AC/DC zwiększa uniwersalność zastosowań. Obudowa o szerokości 22,5 mm ułatwia montaż na szynie DIN, oszczędzając miejsce w rozdzielnicy.

• Zakres czasu 0,1 s – 100 h: Elastyczna regulacja pozwala na precyzyjne programowanie cyklu przełączania, od krótkich opóźnień po długie interwały czasowe.
• Prąd wyjściowy 8 A: Wystarczający do bezpośredniego sterowania cewkami styczników, przekaźników pomocniczych oraz innych odbiorników w obwodach sterowania.
• Napięcie zasilania 230 – 440 V AC/DC: Szeroki zakres zasilania umożliwia pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy.
• Styk przełączny 1C/O (SPDT): Uniwersalny styk umożliwia realizację funkcji zwiernych i rozwiernych, co zapewnia elastyczność w projektowaniu układów.
• Szerokość modułu 22,5 mm: Kompaktowa obudowa oszczędza miejsce na szynie DIN TH35, idealna do aplikacji, gdzie liczy się każdy milimetr przestrzeni.

Zgodność z Normami

Przekaźnik czasowy RE22R1QMQ został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury modułowej. Posiada certyfikat CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik czasowy gwiazda-trójkąt Zelio Time znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne czasowe sterowanie przełączaniem obwodów, zwłaszcza w aplikacjach z silnikami trójfazowymi. Dzięki kompaktowej obudowie i szerokiemu zakresowi czasu sprawdza się w wielu scenariuszach:

• Sterowanie sekwencją rozruchu silników w układzie gwiazda-trójkąt – opóźnione przełączanie faz, aby ograniczyć prąd rozruchowy.
• Automatyczne sterowanie oświetleniem, wentylacją lub alarmami z regulowanym czasem załączenia/wyłączenia.
• Sygnalizacja i sterowanie w systemach automatyki budynkowej (drzwi automatyczne, szlabany, toalety z czujnikiem obecności).
• Generowanie impulsów czasowych dla styczników, przekaźników pomocniczych lub wejść PLC w procesach przemysłowych.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 o szerokości 35 mm. Przed instalacją należy sprawdzić zgodność parametrów obwodu (napięcie, prąd) z danymi katalogowymi. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem prądowym 8 A. Moment dokręcania śrub zacisków stosować zgodnie z dokumentacją producenta (typowe wartości: 0,5–1,0 Nm). Po zamontowaniu i podłączeniu sprawdzić działanie w warunkach bez obciążenia.

FAQ

• Czy przekaźnik posiada podświetlenie lub diodę sygnalizacyjną? Producent nie przewidział podświetlenia w tym modelu. Stan pracy można ocenić przez przezroczystą pokrywę obudowy, która umożliwia wzrokową kontrolę mechanizmu.
• Jaki jest stopień ochrony przekaźnika? Dla urządzeń modułowych montowanych wewnątrz rozdzielnic standardem jest stopień ochrony IP20. Oznacza to ochronę przed dotknięciem palcem i przed wnikaniem ciał stałych o średnicy powyżej 12 mm, ale nie przed wilgocią – nie należy instalować go w miejscach narażonych na zalanie.
• Tryb pracy styku – czy jest to styk zwierny czy rozwierny? Styk typu 1C/O (SPDT) jest stykiem przełącznym. W zależności od podłączenia może pracować jako normalnie otwarty (NO) lub normalnie zamknięty (NC). Użytkownik wybiera konfigurację w obwodzie sterowania.
