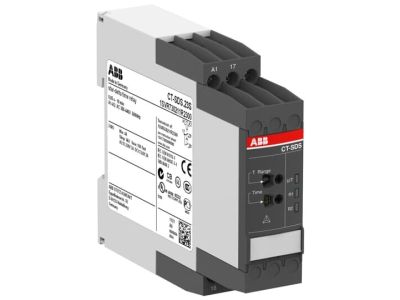

Przekaźnik czasowy gwiazda-trójkąt 0.05s-10min, 380-440V AC, 2NO, CT-SDS.23S, zaciski śrubowe | 1SVR730211R2300 ABB

Alternatywny kod produktu: 1SVR730211R2300

Opis i Kluczowe Cechy

Przekaźnik czasowy CT-SDS.23S (symbol 1SVR730211R2300) to elektroniczne urządzenie z gamy timerów CT-S, przeznaczone do sterowania rozruchem silników trójfazowych w układzie gwiazda-trójkąt. Pracuje w zakresie zasilania sterowania 380–440V AC, oferując 7 regulowanych zakresów czasowych od 0,05 sekundy do 10 minut. Stały czas przejścia 50 ms gwarantuje precyzyjne działanie układu. Wyposażenie w 2 styki wyjściowe NO (normalnie otwarte) o parametrach 250V/4A oraz dwukomorowe zaciski śrubowe zapewniają niezawodne połączenia i stabilne działanie.

• Funkcja gwiazda-trójkąt z regulacją czasu: Pozwala na płynny rozruch silników, ograniczając prądy rozruchowe i chroniąc przed nadmiernym obciążeniem mechanicznym.
• 7 zakresów czasowych (0,05s–10min): Elastyczność doboru czasu przejścia między trybami pracy, dostosowana do specyfiki napędzanego urządzenia.
• Stały czas przejścia 50 ms: Zapewnia minimalizację przepięć i udarów prądowych podczas komutacji między trybami gwiazda i trójkąt.
• 2 styki wyjściowe NO 250V/4A: Kompatybilność z szerokim zakresem obciążeń indukcyjnych i rezystancyjnych w instalacjach 3-fazowych.
• Zaciski śrubowe dwukomorowe: Ułatwiają montaż i zapewniają pewny kontakt elektryczny, redukując ryzyko obluzowania się przewodów.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa niskonapięciowego. Posiada deklarację zgodności CE oraz jest zgodny z normami dotyczącymi urządzeń sterujących silnikami indukcyjnymi.

Zastosowanie

Przekaźnik czasowy CT-SDS.23S przeznaczony jest do sterowania układami rozruchowymi silników trójfazowych w układzie gwiazda-trójkąt, powszechnie stosowanym w maszynach przemysłowych, napędach wentylatorów, pomp oraz innych urządzeniach wymagających ograniczenia prądów rozruchowych.

• Sterowanie silnikami indukcyjnymi w maszynach produkcyjnych – np. tokarkach, frezarkach.
• Układy napędowe wentylatorów i dmuchaw w instalacjach HVAC.
• Pompy wodne i systemy nawadniające w rolnictwie i przemyśle.
• Napędy taśmociągów i przenośników w halach produkcyjnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Urządzenie należy zamontować w odpowiedniej obudowie chroniącej przed pyłem i wilgocią, zgodnie z normami IP dla danego środowiska. Zaciski śrubowe należy dokręcać z zalecanym momentem (szczegóły w dokumentacji technicznej), aby zapewnić pewne połączenie. Przewody zasilające i sterujące należy doprowadzić zgodnie ze schematem podłączenia, zwracając uwagę na poprawność połączenia układu gwiazda-trójkąt. Po montażu przeprowadzić testy działania układu, weryfikując czas przejścia i poprawność reakcji na sygnał sterujący.

FAQ

• Czy przekaźnik wymaga zasilania sterowania 380-440V AC? Tak, urządzenie jest zaprojektowane do pracy z napięciem sterowania w zakresie 380–440V AC. Należy upewnić się o zgodności napięcia zasilającego przed podłączeniem.
• Czy istnieje możliwość plombowania pokrywy? Tak, dostępna jest przezroczysta, plombowana pokrywa (opcjonalna), która zabezpiecza nastawy przed nieuprawnioną zmianą.
• Jakie jest maksymalne obciążenie styków wyjściowych? Styki NO mają parametry 250V/4A, co pozwala na sterowanie obwodami o mocy do ok. 1 kW przy napięciu 230V (zależnie od współczynnika mocy).
