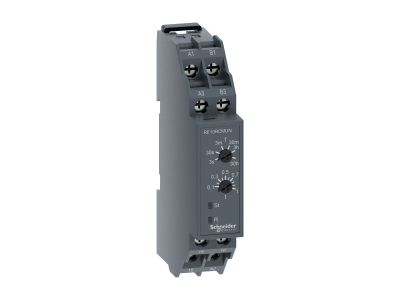

Przekaźnik czasowy, funkcja opóźnienia wyłączenia, 24 V AC DC, 240 V AC, 1 CO, Harmony | RE10RCMUN Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy z funkcją opóźnienia wyłączenia to modułowe urządzenie montowane na szynie DIN, zaprojektowane do sterowania czasowego w instalacjach przemysłowych i budowlanych. Zasilany napięciem 24 V AC/DC lub 230 V AC, wyposażony w jeden styk przełączny (1 CO) o obciążalności 5A, umożliwia precyzyjne ustawienie opóźnienia wyłączenia w zakresie od 0,1 sekundy do 30 godzin. Prosta regulacja za pomocą pokrętła pozwala na szybkie dostosowanie parametrów pracy do indywidualnych potrzeb aplikacji.

• Zasilanie 24 V AC/DC lub 230 V AC: Zapewnia elastyczność montażu w różnych systemach sterowania – od niskonapięciowych układów automatyki po instalacje 230V.
• 1 styk przełączny (1 CO), 5A: Przełączanie obwodów o prądzie do 5A – odpowiedni do sterowania stycznikami, sygnalizacją, wentylatorami czy pompami.
• Funkcja opóźnienia wyłączenia (typ 'C'): Umożliwia wprowadzenie zaprogramowanego opóźnienia między zanikiem sygnału sterującego a rozłączeniem obwodu – kluczowe w układach czasowych wentylacji, oświetlenia czy ochrony silników.
• Regulacja pokrętłem zakresu 0,1 s–30 h: Dokładne ustawienie czasu opóźnienia bez konieczności stosowania dodatkowych narzędzi – idealne dla aplikacji wymagających precyzji.
• Montaż na szynie DIN 17,5 mm: Kompaktowa konstrukcja ułatwiająca montaż w szafach sterowniczych i rozdzielnicach niskiego/średniego napięcia.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych norm bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada certyfikaty CE, cULus, CCC oraz UKCA, co potwierdza zgodność z dyrektywami Unii Europejskiej, amerykańskimi i brytyjskimi. Produkt jest przeznaczony do stosowania w instalacjach zgodnych z normami IEC i UL.

Zastosowanie

Przekaźnik czasowy z opóźnieniem wyłączenia znajduje szerokie zastosowanie w układach automatyki, gdzie wymagane jest czasowe sterowanie pracą urządzeń. Jego kompaktowa budowa i elastyczność zasilania czynią go uniwersalnym rozwiązaniem w różnych branżach.

• Sterowanie oświetleniem – automatyczne wyłączanie lamp po określonym czasie (np. w korytarzach, parkingach).
• Układy wentylacji i klimatyzacji – opóźnione wyłączanie wentylatorów w celu zapewnienia ciągłości wymiany powietrza.
• Ochrona silników i pomp – zapobieganie gwałtownym zmianom obciążenia poprzez opóźnione rozłączenie.
• Automatyka budynkowa – integracja z systemami sterowania budynkami (np. harmonogramy pracy urządzeń).
• Maszyny przemysłowe – precyzyjne sterowanie procesami technologicznymi wymagającymi czasowych opóźnień.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Urządzenie należy zamontować na szynie DIN w odpowiednio przygotowanej szafie sterowniczej, z zachowaniem minimalnych odstępów od innych elementów. Przed podłączeniem zasilania należy upewnić się, że napięcie jest zgodne z ustawieniami przekaźnika (24 V AC/DC lub 230 V AC). Styki wyjściowe powinny być dobrane odpowiednio do obciążenia – maksymalny prąd 5A przy napięciu 250V AC.

FAQ

• Czy przekaźnik może być zasilany napięciem 24 V DC? Tak, urządzenie obsługuje zarówno zasilanie 24 V AC, jak i 24 V DC, co zwiększa jego elastyczność w różnych aplikacjach.
• Jaki jest zakres regulacji opóźnienia wyłączenia? Przekaźnik umożliwia ustawienie opóźnienia w zakresie od 0,1 sekundy do 30 godzin, co pozwala na dostosowanie do różnych scenariuszy sterowania.
• Czy przekaźnik posiada funkcję opóźnienia załączenia? Nie, urządzenie zostało zaprojektowane wyłącznie z funkcją opóźnienia wyłączenia (typ 'C'). Do zastosowań wymagających opóźnienia załączenia należy rozważyć inne typy przekaźników czasowych.
