Przekaźnik czasowy gwiazda-trójkąt 1NO z opóźnieniem 1NO bez opóźnienia 1 zakres czasowy 1-20s | 3RP2574-2NW30 Siemens

Alternatywny kod produktu: 3RP25742NW30

Opis i Kluczowe Cechy

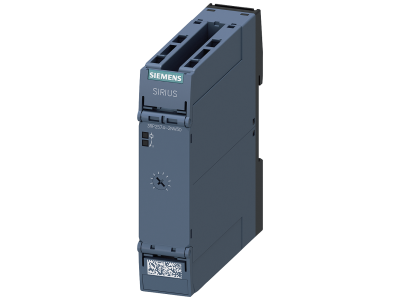

Przekaźnik czasowy Siemens SIRIUS 3RP2574-2NW30 przeznaczony jest do sterowania rozruchem silników w układzie gwiazda-trójkąt. Urządzenie oferuje jeden zakres czasowy od 1 do 20 sekund, co pozwala precyzyjnie dopasować czas przełączenia do charakterystyki napędu. Wyposażony w dwa zestyki pomocnicze: 1NO z opóźnieniem (styk rozruchowy) oraz 1NO bez opóźnienia (styk sterujący). Konstrukcja przemysłowa z zdejmowanymi zaciskami i pokrywami opisowymi ułatwia okablowanie i identyfikację. Szeroki zakres napięcia zasilania umożliwia stosowanie w instalacjach o różnych standardach.

• Funkcja gwiazda-trójkąt: zapewnia łagodny rozruch silnika, ograniczając prąd rozruchowy i mechaniczne obciążenie układu napędowego.
• 1 zakres czasowy 1–20 s: umożliwia precyzyjne ustawienie czasu pracy w gwiazdzie przed przełączeniem w trójkąt – dopasowanie do konkretnego silnika i warunków obciążenia.

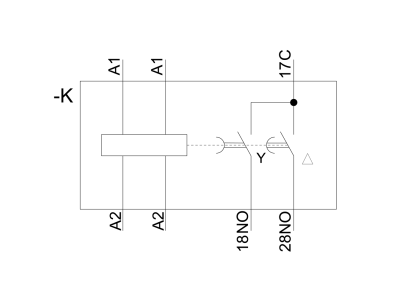

• 1NO z opóźnieniem + 1NO bez opóźnienia: oddzielne wyjścia do sterowania stycznikami gwiazdy i trójkąta, gwarantujące prawidłową sekwencję przełączeń.
• Kompaktowa obudowa przemysłowa: oszczędność miejsca w szafie sterowniczej, zdejmowane zaciski ułatwiają montaż i serwis, a pokrywy z opisem zwiększają czytelność.
• Szeroki zakres napięcia zasilania: uniwersalność zastosowań – urządzenie pracuje poprawnie przy różnych poziomach napięcia AC/DC (bez konieczności zmiany nastaw).

Zgodność z Normami

Przekaźnik czasowy SIRIUS 3RP2574-2NW30 spełnia wymagania międzynarodowych aprobat i posiada certyfikat CE. Zgodność z europejskimi normami bezpieczeństwa oraz standardami DIN gwarantuje niezawodność i bezpieczną eksploatację w instalacjach przemysłowych i budynkowych. Producent deklaruje zgodność z obowiązującymi dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie wymagany jest kontrolowany, sekwencyjny rozruch silników trójfazowych. Dzięki dwóm zestykom NO (opóźniony i natychmiastowy) idealnie nadaje się do sterowania stycznikami w układzie gwiazda-trójkąt. Może być również wykorzystywany w innych aplikacjach wymagających opóźnionego załączania lub przełączania.

• Rozruch silników asynchronicznych w pompach, wentylatorach, sprężarkach i przenośnikach.
• Sterowanie sekwencją załączania styczników w układach rozruchowych gwiazda-trójkąt.
• W automatyce budynkowej i przemysłowej do opóźnionego przełączania odbiorników.
• Jako element zabezpieczający przed nagłym skokiem prądu w obwodach silnikowych.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód nie jest pod napięciem. Zaciski należy dokręcać zgodnie z momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu obciążenia styków – w przypadku styków sygnałowych wystarczają przewody 0,5–1,5 mm². Nie przekraczaj dopuszczalnych parametrów elektrycznych urządzenia. Po zakończeniu montażu sprawdź poprawność okablowania i ustawienia czasu.

FAQ

• Jak ustawić czas przełączenia w przekaźniku 3RP2574-2NW30? Zakres czasu 1–20 sekund ustawia się za pomocą pokrętła lub przełącznika na przednim panelu. Wartość odczytujesz bezpośrednio z podziałki. Dokładność ustawienia zależy od wersji – szczegółowe dane znajdziesz w karcie katalogowej.
• Czy przekaźnik wymaga zewnętrznego zasilania? Tak, urządzenie jest przekaźnikiem czasowym z własnym zasilaniem – musi być podłączone do napięcia sterującego (zakres napięcia podany w dokumentacji). Po podaniu napięcia rozpoczyna się odliczanie czasu.
• Jaka jest funkcja styku bez opóźnienia (1NO natychmiastowy)? Styk 1NO bez opóźnienia służy do załączania stycznika trójkąta w momencie zakończenia odliczania czasu, zapewniając jednoczesne przełączenie z gwiazdy na trójkąt. Styk opóźniony (1NO z opóźnieniem) steruje stycznikiem gwiazdy przez ustawiony czas.
