Przekaźnik czasowy opóźnione załączanie AC/DC 12-240V LED 1 zestyk przełączny 1 zakres czas. 5S-100s | 3RP2513-1AW30 Siemens

Alternatywny kod produktu: 3RP25131AW30

Opis i Kluczowe Cechy

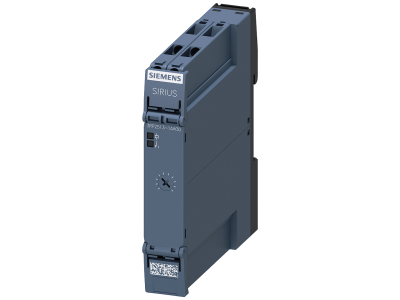

Przekaźnik czasowy SIRIUS 3RP2513-1AW30 to elektromechaniczny przekaźnik czasowy z funkcją opóźnionego załączania (ON delay). Przeznaczony do pracy w obwodach sterowania AC/DC od 12 do 240 V, wyposażony w jeden zestyk przełączny. Regulowany zakres czasowy od 5 do 100 sekund pozwala na precyzyjne dopasowanie opóźnienia do wymagań procesu. Wbudowana dioda LED sygnalizuje stan pracy. Kompaktowa obudowa przystosowana do montażu na szynie TH35.

• Napięcie zasilania 12–240 V AC/DC: uniwersalne napięcie sterownicze umożliwiające stosowanie w instalacjach prądu stałego i przemiennego bez konieczności stosowania dodatkowych przetwornic.
• Zakres czasowy 5–100 s: umożliwia ustawienie opóźnienia załączenia w szerokim zakresie, odpowiedni do sekwencyjnego uruchamiania silników, wentylatorów czy pomp.

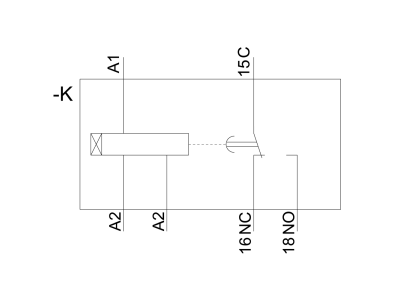

• 1 zestyk przełączny (changeover): umożliwia przełączanie obwodu sterowania z sygnalizacją stanu lub sterowanie dwoma stanami odbiornika.
• Wskaźnik LED: wizualna kontrola zasilania i stanu pracy przekaźnika, ułatwia diagnostykę w szafie sterowniczej.
• Konstrukcja elektromechaniczna z zaciskami śrubowymi: zapewnia niezawodne połączenie przewodów i łatwy montaż na szynie DIN.

Zgodność z Normami

Przekaźnik czasowy 3RP2513-1AW30 jest zgodny z międzynarodowymi normami dotyczącymi aparatury sterowniczej oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i EMC.

Zastosowanie

Przekaźnik czasowy z opóźnionym załączaniem znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest opóźnienie wysterowania odbiornika względem podania napięcia sterowniczego.

• Sekwencyjne uruchamianie silników w celu uniknięcia przeciążenia sieci zasilającej.
• Opóźnione załączanie wentylatorów lub pomp w systemach HVAC.
• Opóźnienie wysterowania stycznika w obwodzie oświetlenia (np. schodowego).
• Sterowanie kaskadowe w rozruchach grup silników (załączanie kolejnych po ustalonym czasie).

Wskazówki Montażowe

Montaż na szynie DIN TH35 przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać do rzeczywistego obciążenia styków zgodnie z normami. Moment dokręcania zacisków zgodnie z dokumentacją producenta.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie? Tak, przekaźnik wyposażony jest w diodę LED sygnalizującą stan zasilania i pracy.
• Jaki jest stopień ochrony tego przekaźnika? Dla aparatury modułowej montowanej w rozdzielnicy typowy stopień ochrony to IP20. Producent nie podaje innych wartości dla tego modelu.
• Czy zakres czasowy jest regulowany? Tak, zakres czasowy 5–100 s jest regulowany za pomocą pokrętła na przednim panelu obudowy.
