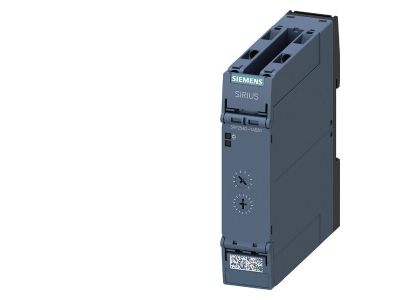

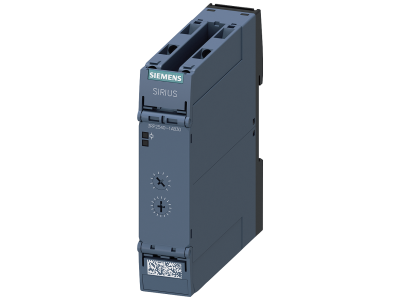

Przekaźnik czasowy opóźnione rozłączanie AC/DC 24V 1 zestyk przełączny 7 zakresów czasow. 0,05-600s | 3RP2540-1AB30 Siemens

Alternatywny kod produktu: 3RP25401AB30

Opis i Kluczowe Cechy

Przekaźnik czasowy Siemens z serii SIRIUS, model 3RP2540-1AB30, realizuje funkcję opóźnionego rozłączania (delay-off). Urządzenie zasilane napięciem 24 V AC/DC, wyposażone w jeden zestyk przełączny. Dzięki 7 zakresom czasowym od 0,05 s do 600 s pozwala precyzyjnie dopasować zwłokę wyłączenia do wymagań instalacji. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• 7 zakresów czasowych 0,05–600 s: elastyczne ustawienie opóźnienia wyłączenia – od ułamków sekund do 10 minut, co umożliwia zastosowanie w różnorodnych procesach automatyki.
• Zasilanie AC/DC 24 V: uniwersalność napięcia sterowania, możliwość podłączenia zarówno do obwodów prądu przemiennego, jak i stałego bez zmiany konfiguracji.
• 1 zestyk przełączny (CO): jeden zestyk roboczy i spoczynkowy pozwala na przełączanie obciążenia – sygnalizacja, sterowanie przekaźnikami lub stycznikami.
• Funkcja opóźnionego rozłączania: po zaniku napięcia sterującego styk pozostaje w stanie aktywnym przez zadany czas, a następnie rozłącza się – idealne do wyłączania wentylacji, oświetlenia czy pomp z opóźnieniem.
• Przeznaczony do montażu na szynie TH35 (DIN): szybki i pewny montaż w standardowej rozdzielnicy, oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Przekaźnik czasowy 3RP2540-1AB30 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardami DIN. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest opóźnione wyłączenie odbiorników po zaniku sygnału sterującego. Sprawdza się w układach sterowania, zabezpieczeń oraz regulacji.

• Sterowanie opóźnionym wyłączeniem wentylatorów, oświetlenia awaryjnego lub pomp drenażowych.
• Impulsy czasowe dla styczników, przekaźników pomocniczych lub wejść sterowników PLC w procesach sekwencyjnych.
• Sygnalizacja opóźnionego rozłączania w szafach sterowniczych – zapewnia czas na dokończenie cyklu pracy.
• Automatyka budynkowa – schładzanie po wyłączeniu urządzeń grzewczych, opóźnione zamykanie klap przeciwpożarowych.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać zgodnie ze schematem w dokumentacji producenta, stosując przekrój dostosowany do prądu obciążenia. Moment dokręcania śrub zacisków – zgodnie z zaleceniami producenta. Nie przekraczać zakresu napięcia i warunków pracy podanych w karcie katalogowej.

FAQ

• Jak ustawić żądany czas opóźnienia? Czas ustawia się za pomocą pokrętła i przełącznika zakresów znajdujących się na obudowie przekaźnika. Dostępne jest 7 zakresów: od 0,05 s do 600 s, wybór konkretnej wartości w ramach zakresu odbywa się płynnie.
• Czy przekaźnik może być zasilany zarówno napięciem stałym, jak i przemiennym? Tak, napięcie sterowania wynosi 24 V AC/DC – urządzenie pracuje poprawnie przy obu rodzajach napięcia bez konieczności zmiany okablowania.

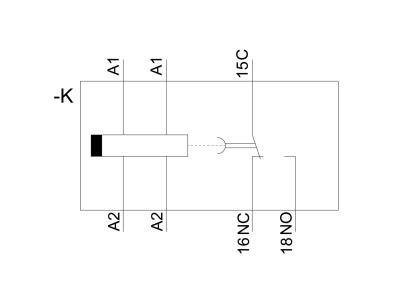

• Ile styków posiada ten model? Przekaźnik wyposażony jest w jeden zestyk przełączny (CO), co oznacza, że ma jeden styk wspólny, jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC).
