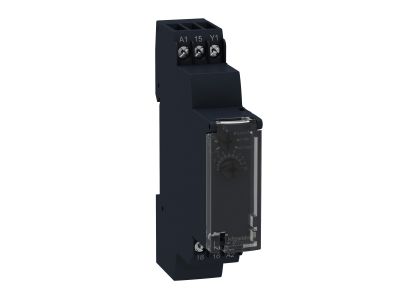

Przekaźnik czasowy C 1C O 24VAC/DC 240VAC | RE17RCMU Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric z serii Zelio Time RE17R to zaawansowane rozwiązanie modułowe, zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się wyjątkowo kompaktową obudową o szerokości zaledwie 17,5 mm, co odpowiada standardowemu wymiarowi jednobiegunowego wyłącznika nadprądowego. Taka konstrukcja pozwala na znaczną oszczędność miejsca w rozdzielnicy i upraszcza projektowanie paneli sterowniczych.

• Szeroki zakres czasowy: Możliwość nastawy opóźnienia w przedziale od 0,1 sekundy do aż 100 godzin pozwala na dopasowanie urządzenia do niemal każdego procesu technologicznego.
• Uniwersalne napięcie zasilania: Przekaźnik pracuje w szerokim zakresie napięć od 24V AC/DC do 240V AC, co gwarantuje stabilność pracy nawet przy wahaniach parametrów sieci i redukuje konieczność utrzymywania wielu indeksów magazynowych.
• Styk SPDT: Wyposażenie w jeden styk przełączny (Single Pole Double Throw) zapewnia elastyczność w konfigurowaniu obwodów sterowania.
• Precyzyjna regulacja: Intuicyjne pokrętła na przednim panelu, chronione zamykaną przezroczystą pokrywą, umożliwiają dokładne ustawienie parametrów i zabezpieczają przed przypadkową zmianą nastaw.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla marki Schneider Electric. Urządzenie spełnia wymagania dyrektyw dotyczących aparatury niskiego napięcia oraz kompatybilności elektromagnetycznej (EMC). Dzięki wysokiej jakości wykonania, przekaźnik RE17RCMU zapewnia długotrwałą i bezawaryjną pracę w wymagających warunkach przemysłowych, co potwierdzają certyfikaty zgodności z międzynarodowymi standardami dla aparatury modułowej montowanej na szynie DIN.

Zastosowanie

Dzięki swojej wszechstronności i funkcjom opóźnionego załączania oraz wyłączania, przekaźnik RE17RCMU znajduje zastosowanie w wielu obszarach:

• Automatyka budynkowa: Sterowanie oświetleniem w toaletach, klatkach schodowych oraz zarządzanie systemami wentylacji.
• Systemy bezpieczeństwa: Kontrola czasu trwania sygnałów alarmowych oraz zwłoka w systemach kontroli dostępu.
• Infrastruktura: Zarządzanie cyklami otwierania i zamykania szlabanów parkingowych oraz automatycznych bram przesuwnych.
• Przemysł: Sterowanie pracą pomp, wentylatorów oraz innych elementów wykonawczych wymagających sekwencyjnego uruchamiania w celu uniknięcia przeciążeń sieci.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki przystosowaniu do standardowej szyny DIN 35 mm. Aby zapewnić optymalną pracę urządzenia, należy przestrzegać poniższych zaleceń:

• Pozycjonowanie: Przekaźnik może być montowany w dowolnej pozycji na szynie DIN, co ułatwia organizację okablowania wewnątrz szafy.
• Podłączenie przewodów: Należy stosować przewody o odpowiednim przekroju, dbając o prawidłowy moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków.
• Zabezpieczenie nastaw: Po skonfigurowaniu żądanego czasu należy zamknąć przezroczystą osłonę przednią, aby uniemożliwić osobom niepowołanym ingerencję w parametry pracy układu.
• Zasilanie: Dzięki szerokiemu zakresowi 24-240V, urządzenie jest odporne na tymczasowe spadki napięcia, jednak zaleca się stosowanie standardowych zabezpieczeń nadprądowych w obwodzie zasilania.

FAQ

1. Czy przekaźnik RE17RCMU posiada funkcję opóźnionego załączania i wyłączania?
Tak, urządzenie oferuje funkcje czasowe pozwalające na realizację zarówno opóźnienia przy włączeniu, jak i przy wyłączeniu, co czyni go niezwykle uniwersalnym komponentem sterowniczym.

2. Jaka jest szerokość urządzenia w rozdzielnicy?
Przekaźnik ma szerokość 17,5 mm, co odpowiada szerokości jednego modułu (1P) w standardowej aparaturze modułowej.

3. Czy mogę zasilić ten przekaźnik napięciem stałym 24V DC?
Tak, zakres zasilania obejmuje zarówno napięcie przemienne (AC), jak i stałe (DC) w przedziale od 24V do 240V, co pozwala na pracę w różnorodnych systemach sterowania.
