Przekaźnik czasowy awersyjny PCA-512 styki 1NO/NC 230V AC szynę DIN | PCA-512 F&F

Opis i Kluczowe Cechy

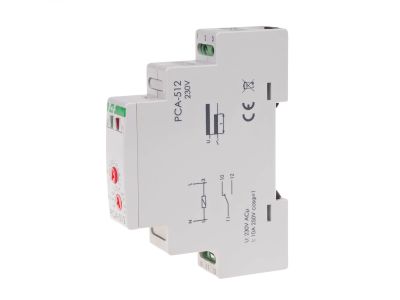

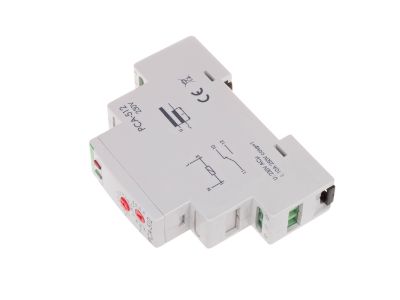

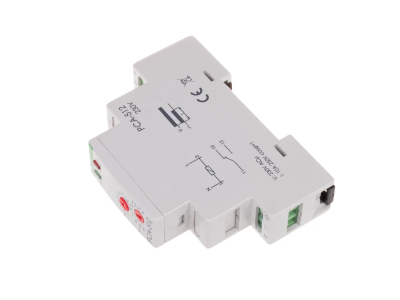

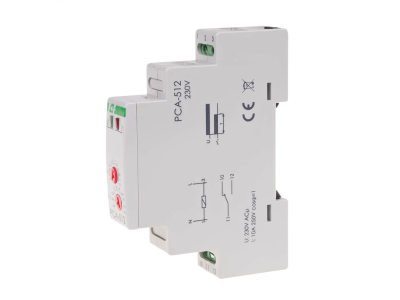

Przekaźnik czasowy awersyjny PCA-512 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane do pracy w układach automatyki przemysłowej oraz domowej. Urządzenie realizuje funkcję opóźnionego wyłączenia, co oznacza, że po podaniu napięcia zasilania styk zostaje przełączony, a po odłączeniu sygnału sterującego następuje odliczanie nastawionego czasu, po którym styk powraca do pozycji wyjściowej. Przekaźnik charakteryzuje się wyjątkowo szerokim zakresem regulacji czasu działania, wynoszącym od 0,1 sekundy aż do 576 godzin, co czyni go jednym z najbardziej uniwersalnych rozwiązań w swojej klasie.

• Wysoka obciążalność: Maksymalny prąd obciążenia wynosi 10 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w mniejszych aplikacjach.

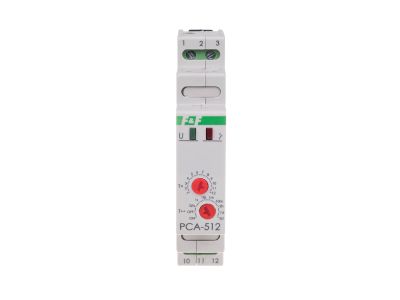

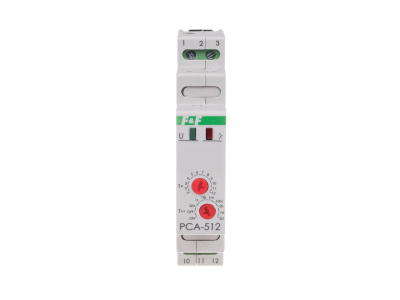

• Precyzyjna sygnalizacja: Urządzenie wyposażone jest w diody LED – zielona sygnalizuje obecność napięcia zasilania 230 V AC, natomiast czerwona informuje o stanie styku wykonawczego.
• Separacja galwaniczna: Zastosowanie separacji styku zwiększa bezpieczeństwo instalacji i pozwala na elastyczne konfigurowanie obwodów sterowniczych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia wymagania dyrektyw kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego, co potwierdza jego niezawodność w trudnych warunkach przemysłowych przy temperaturach pracy od -25°C do +50°C.

Zastosowanie

Przekaźnik PCA-512 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne podtrzymanie działania urządzenia po zaniku sygnału sterującego. Idealnie sprawdza się w:

• Systemach wentylacji: Podtrzymanie pracy wentylatora łazienkowego lub przemysłowego po wyłączeniu oświetlenia.
• Układach ogrzewania: Sterowanie pompami obiegowymi w celu odprowadzenia nadmiaru ciepła z kotła.
• Systemach sygnalizacji: Przedłużanie trwania alarmu dźwiękowego lub świetlnego.
• Automatyce budynkowej: Sterowanie oświetleniem ciągów komunikacyjnych i klatek schodowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik PCA-512 jest przystosowany do montażu na standardowej szynie DIN 35 mm (TH35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze stanowią solidne zaciski śrubowe o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego docisku przewodu.

FAQ

• Czy przekaźnik PCA-512 zapamiętuje czas po zaniku zasilania? Urządzenie wymaga stałego zasilania 230 V AC do poprawnej realizacji funkcji odliczania czasu po rozwarciu styku sterującego.
• Jaki jest najdłuższy możliwy czas nastawy? Dzięki wielozakresowej regulacji, przekaźnik pozwala na ustawienie czasu do 576 godzin, co odpowiada 24 dobom.
• Czy mogę podłączyć do przekaźnika silnik jednofazowy? Tak, o ile prąd rozruchowy silnika nie przekracza parametrów maksymalnego prądu obciążenia styku (10 A dla obciążeń rezystancyjnych). Przy obciążeniach indukcyjnych zaleca się stosowanie dodatkowego stycznika.
