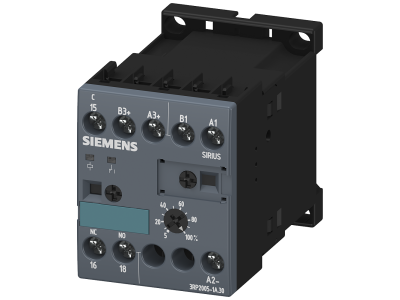

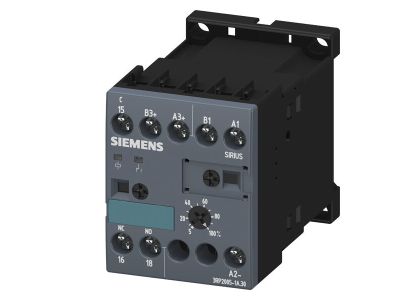

Przekaźnik czasowy elektroniczny wielofunkcyjny 8 funkcji 1 zestyk przełączny AC/DC24V AC200-240V | 3RP2005-1AP30 Siemens

Alternatywny kod produktu: 3RP20051AP30

Opis i Kluczowe Cechy

Przekaźnik czasowy elektroniczny wielofunkcyjny Siemens SIRIUS o symbolu 3RP2005-1AP30 oferuje 8 różnych funkcji czasowych i jeden zestyk przełączny. Urządzenie zasilane jest dwuzakresowo – napięciem AC/DC 24 V oraz AC 200–240 V, co zapewnia kompatybilność zarówno z niskonapięciowymi obwodami sterującymi, jak i typową instalacją sieciową. Dzięki elastyczności funkcji i uniwersalnemu napięciu sprawdza się w układach automatyki, rozruchu oraz zabezpieczeń.

• 8 funkcji czasowych: Jeden przekaźnik zastępuje wiele urządzeń – realizuje opóźnione załączenie, wyłączenie, przełączanie, tryb cykliczny i inne, co skraca czas konfiguracji układu.
• 1 zestyk przełączny (SPDT/CO): Umożliwia przełączanie między stykami normalnie otwartym i normalnie zamkniętym, dając pełną kontrolę nad odbiornikiem.
• Zasilanie AC/DC 24 V i AC 200–240 V: Pracuje zarówno w niskonapięciowych obwodach sterowniczych (np. z PLC), jak i bezpośrednio z sieci 230 V – bez potrzeby stosowania dodatkowych zasilaczy.
• Elektroniczna konstrukcja: Precyzyjne nastawy czasowe, stabilna praca i długa żywotność dzięki brakowi elementów mechanicznych odpowiedzialnych za zwłokę.
• Kompaktowa obudowa: Przeznaczona do montażu na szynie TH35 – oszczędza miejsce w rozdzielnicy i ułatwia instalację.

Zgodność z Normami

Przekaźnik spełnia wymagania europejskich norm oraz posiada certyfikat CE. Został zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej, co gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych.

Zastosowanie

Dzięki ośmiu funkcjom czasowym i uniwersalnemu napięciu zasilania przekaźnik 3RP2005-1AP30 znajduje zastosowanie w wielu układach sterowania i automatyki.

• Realizacja rozruchu silników w układzie gwiazda–trójkąt – automatyczne przełączanie z opóźnieniem czasowym.
• Opóźnione załączanie lub wyłączanie oświetlenia, wentylacji, pomp – oszczędność energii i komfort użytkowania.
• Sterowanie czasowe w liniach produkcyjnych, przenośnikach i maszynach – kontrola sekwencji pracy.
• Zabezpieczenie czasowe (np. opóźnienie powtórnego załączenia po zaniku napięcia) – ochrona urządzeń przed uszkodzeniem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z danymi katalogowymi – nieprzestrzeganie tych zaleceń może prowadzić do przegrzania i uszkodzenia aparatu.

FAQ

• Czy przekaźnik jest wyposażony w podświetlenie? Nie, model 3RP2005-1AP30 nie posiada wbudowanego podświetlenia. Stan pracy można sygnalizować zewnętrzną lampką LED podłączoną do zacisków pomocniczych.
• Jaki stopień ochrony IP ma to urządzenie? Dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się typowo stopień ochrony IP20 (ochrona przed dotknięciem palcami). Szczegółowe dane należy sprawdzić w karcie katalogowej producenta.
• W jakim trybie pracy działa zestyk przełączny? Zestyk przełączny (CO – changeover) może pracować zarówno jako normalnie otwarty (NO), jak i normalnie zamknięty (NC) w zależności od wybranej funkcji czasowej i podłączonego obciążenia.
