Przekaźnik czasowy 24 DC, ZAKRES 3min-60min, wyjście 1NO PNP | XB5DTB25 Schneider Electric

Opis i Kluczowe Cechy

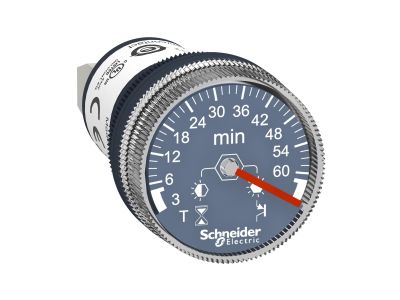

Przekaźnik czasowy Schneider Electric Harmony XB5 o symbolu XB5DTB25 to analogowe urządzenie umożliwiające ustawienie czasu opóźnienia w zakresie od 3 do 60 minut. Zasilany napięciem 24 V DC, wyposażony w wyjście statyczne 1NO PNP, zapewnia precyzyjne sterowanie procesami czasowymi. Stopień ochrony IP65 gwarantuje niezawodność w trudnych warunkach środowiskowych, a montaż w otworze 22 mm ułatwia integrację z istniejącymi panelami.

• Zakres nastawy czasu 3–60 minut: Umożliwia elastyczne dopasowanie opóźnienia do wymagań procesu technologicznego bez konieczności stosowania dodatkowych modułów.
• Wyjście statyczne 1NO PNP: Zapewnia bezstykowe przełączanie, kompatybilne z układami PLC oraz przekaźnikami półprzewodnikowymi, eliminując zużycie mechaniczne styków.
• Zasilanie 24 V DC: Niskonapięciowe zasilanie zwiększa bezpieczeństwo obsługi i ułatwia integrację z nowoczesnymi systemami automatyki.
• Stopień ochrony IP65: Odporność na kurz i strugi wody pozwala na montaż w strefach przemysłowych i zewnętrznych bez dodatkowych osłon.
• Zakres temperatury pracy –25°C do 70°C: Gwarantuje niezawodne działanie w ekstremalnych warunkach klimatycznych, od mrozu po upał.
• Diody LED o wysokiej jasności: Wyraźne wskazanie stanu urządzenia nawet w silnym oświetleniu otoczenia, ułatwia szybką diagnostykę.

Zgodność z Normami

Przekaźnik czasowy XB5DTB25 jest zgodny z wymogami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi normami oraz standardem DIN, gwarantuje bezpieczną pracę w instalacjach przemysłowych.

Zastosowanie

Analogowy przekaźnik czasowy XB5DTB25 znajduje zastosowanie w układach sterowania czasowego, gdzie wymagane jest opóźnienie włączenia lub wyłączenia. Dzięki wyjściu PNP doskonale współpracuje z nowoczesnymi sterownikami PLC oraz przekaźnikami półprzewodnikowymi.

• Sterowanie czasem pracy silników, wentylatorów, pomp – opóźnione wyłączanie po zadanym czasie.
• Impulsy czasowe do styczników i przekaźników w rozdzielnicach automatyki budynkowej.
• Sygnalizacja opóźnienia w procesach technologicznych – np. czas na rozruch maszyny przed sprawdzeniem stanu.
• W systemach HVAC do opóźnienia załączenia wentylacji po pojawieniu się sygnału z czujnika.

Wskazówki Montażowe

Montaż przekaźnika czasowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu w otworze o średnicy 22 mm na panelu o odpowiedniej grubości. Styki śrubowo-zaciskowe zapewniają pewne połączenie przewodów – przed montażem bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków stosować według wartości podanych w karcie katalogowej.

FAQ

• Jak ustawić czas opóźnienia? Czas nastawia się za pomocą potencjometru znajdującego się na obudowie. Skala pozwala odczytać wartość w zakresie od 3 do 60 minut.
• Czy wyjście PNP może sterować bezpośrednio cewką stycznika? Wyjście PNP jest przeznaczone do sterowania urządzeniami o niskim prądzie. W przypadku większych obciążeń (np. cewka stycznika) należy sprawdzić maksymalny prąd wyjścia w dokumentacji producenta i w razie potrzeby zastosować przekaźnik pośredniczący.
• Jaki stopień ochrony ma ten przekaźnik? IP65 – pyłoszczelny i odporny na strugi wody. Może być montowany w strefach narażonych na wilgoć i kurz, np. w szafach sterowniczych na zewnątrz.
• Czy dioda LED wskazuje stan wyjścia? Tak, dioda o wysokiej jasności świeci, gdy wyjście 1NO PNP jest w stanie aktywnym (ON). Ułatwia szybką wizualną kontrolę pracy w jasnym otoczeniu.
