Przekaźnik czasowy 24-240V AC/ DC, zakres 0.02s... 300h, 1 C/O + 1 C/O 5A Zelio Time | RE48AMH13MW Schneider Electric

Opis i Kluczowe Cechy

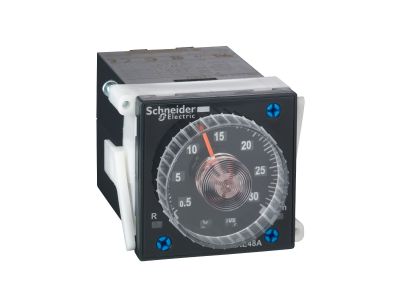

Przekaźnik czasowy Schneider Electric Zelio Time RE48AMH13MW to modułowe urządzenie sterujące z szerokim zakresem nastaw od 0,02 s do 300 h. Dzięki zasilaniu uniwersalnemu 24–240 V AC/DC oraz dwóm stykom przełącznym (C/O) o obciążalności 5 A każde, zapewnia elastyczne opóźnienia czasowe w systemach automatyki. Szerokość modułu 22,5 mm ułatwia integrację w rozdzielnicach.

• Zakres czasowy 0,02 s ÷ 300 h: jedna regulacja pokrywa zarówno krótkie opóźnienia, jak i długotrwałe cykle, co redukuje liczbę potrzebnych urządzeń w szafie sterowniczej.
• Dwa niezależne styki przełączne (C/O) 5 A: umożliwiają jednoczesne sterowanie dwoma odbiornikami lub przekazywanie sygnałów do PLC i styczników bez dodatkowych przekaźników pośredniczących.
• Zasilanie 24–240 V AC/DC: uniwersalny zakres napięcia eliminuje konieczność doboru wersji napięciowej – ten sam model sprawdza się w instalacjach 24 V, 110 V i 230 V.
• Szerokość 22,5 mm: kompaktowa obudowa ułatwia montaż na szynie TH35 i oszczędza miejsce w rozdzielnicy.
• Precyzyjne nastawy cyfrowe: pokrętła i skala umożliwiają szybkie i powtarzalne ustawienie czasu bez użycia narzędzi.

Zgodność z Normami

Przekaźnik czasowy RE48AMH13MW został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i jest oznaczony certyfikatem CE. Jego konstrukcja spełnia wymagania stawiane aparaturze modułowej w instalacjach niskiego napięcia.

Zastosowanie

Dzięki wielofunkcyjności i szerokiemu zakresowi czasowemu przekaźnik sprawdza się w wielu scenariuszach automatyki budynkowej i przemysłowej.

• Automatyczne otwieranie i zamykanie drzwi, bram, szlabanów z regulowanym czasem zwłoki.
• Sterowanie oświetleniem w toaletach, korytarzach i pomieszczeniach socjalnych (wyłączanie czasowe po opuszczeniu).
• Opóźnione załączanie/wyłączanie wentylatorów, pomp i innych odbiorników w systemach HVAC.
• Generowanie impulsów czasowych do sterowników PLC, styczników i przekaźników w liniach produkcyjnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia (max. 5 A) zgodnie z obowiązującymi normami. Moment dokręcania zacisków oraz długość odizolowania przewodów – stosuj się do danych zawartych w oryginalnej dokumentacji producenta.

FAQ

• Jaki jest zakres nastaw czasowych? Regulacja obejmuje zakres od 0,02 sekundy do 300 godzin, co pozwala na pracę zarówno w aplikacjach krótkich opóźnień, jak i długotrwałych cyklach.
• Czy przekaźnik może być zasilany napięciem stałym (DC)? Tak, urządzenie akceptuje napięcie od 24 V do 240 V zarówno prądu przemiennego (AC), jak i stałego (DC).
• Ile styków wyjściowych posiada i jaka jest ich obciążalność? Przekaźnik wyposażono w dwa niezależne styki przełączne (C/O). Każdy z nich może bezpiecznie przełączać obciążenie do 5 A.
