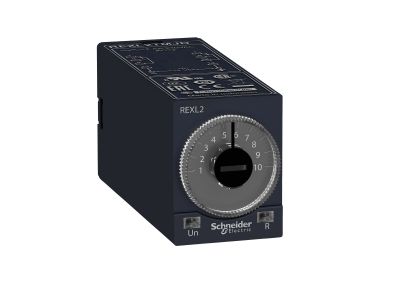

Przekaźnik czasowy 230V AC, zakres 0,1s…100h, styk 2C/O 5A Zelio Time | REXL2TMP7 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric z serii Zelio Time, model REXL2TMP7, to modułowe urządzenie automatyki przeznaczone do precyzyjnego sterowania czasowego w instalacjach przemysłowych i bytowych. Oferuje zakres ustawień od 0,1 sekundy do 100 godzin przy zasilaniu 230 V AC, co pozwala dostosować opóźnienia do szerokiego spektrum procesów. Dwa styki przełączne (2C/O) o obciążalności 5 A gwarantują niezawodne przełączanie obwodów sterowniczych, a szerokość zaledwie 17,5 mm umożliwia oszczędne zagospodarowanie przestrzeni w rozdzielnicy.

• Zakres czasowy 0,1 s – 100 h: uniwersalna regulacja od bardzo krótkich opóźnień do wielogodzinnych cykli – jeden przekaźnik zastępuje wiele konwencjonalnych timerów.
• 2 styki przełączne (2C/O) 5 A: elastyczne sterowanie odbiornikami (np. cewki styczników, sygnalizacja, oświetlenie) z bezpiecznym przełączaniem obciążeń rezystancyjnych i indukcyjnych.
• Montaż wpinany bez narzędzi: szybka instalacja na szynie DIN TH35 – redukcja czasu montażu i kosztów robocizny.
• Zamykana przezroczysta osłona: zabezpiecza ustawienia przed przypadkową zmianą, jednocześnie umożliwiając kontrolę parametrów bez ingerencji.
• Monitorowanie napięcia zasilania: w przypadku nieprawidłowych wartości przekaźnik wyjściowy jest automatycznie odłączany – ochrona maszyny i redukcja kosztów konserwacji.

Zgodność z Normami

Przekaźnik spełnia wymogi obowiązujących dyrektyw europejskich, posiada oznakowanie CE i jest zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa stosowanymi w automatyce. Brak podanych przez producenta konkretnych numerów norm – urządzenie przeznaczone do zabudowy w rozdzielnicach sterowniczych zgodnie z wymaganiami miejscowych przepisów instalacyjnych.

Zastosowanie

Dzięki szerokiemu zakresowi czasowemu i niezawodnej konstrukcji przekaźnik REXL2TMP7 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest opóźnienie załączania lub wyłączania odbiorników. Sprawdza się zarówno w starszych instalacjach modernizowanych bez użycia sterownika PLC, jak i w nowych projektach automatyki.

• Automatyczne sterowanie oświetleniem w pomieszczeniach socjalnych, toaletach, korytarzach – opóźnione wyłączanie oszczędza energię.
• Sterowanie otwieraniem/zamykaniem drzwi automatycznych, szlabanów parkingowych, bram – precyzyjne czasy zwłoki.
• Sterowanie sygnalizacją alarmową – opóźnienie wyjścia/wejścia w systemach bezpieczeństwa.
• Opóźnienie załączenia lub wyłączenia styczników w układach rozruchowych i procesach technologicznych – zabezpieczenie sekwencyjne.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) – wystarczy wpiąć je ręcznie, bez użycia narzędzi. Przekrój przewodów należy dobrać do prądu znamionowego (5 A) oraz warunków obciążenia. Momenty dokręcania zacisków i szczegóły połączeń należy sprawdzić w dokumentacji technicznej producenta. Po zamknięciu przezroczystej osłony ustawienia są chronione przed przypadkową zmianą.

FAQ

• Jak ustawić wymagany czas opóźnienia? Czas ustawia się za pomocą potencjometrów i przełączników zakresu pod przezroczystą pokrywą. Skala jest czytelnie opisana, umożliwiając precyzyjne wybranie wartości od 0,1 s do 100 h. Po ustawieniu pokrywę zamyka się, zabezpieczając parametry przed ingerencją.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podaje osobnego stopnia IP – urządzenie jest przeznaczone do montażu wewnątrz rozdzielnicy sterowniczej w suchych pomieszczeniach. Typowa ochrona aparatury modułowej w takich warunkach to IP20 (ochrona przed dotknięciem). W razie instalacji w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
• Czy styki są normalnie otwarte (NO) czy zamknięte (NC)? Przekaźnik wyposażony jest w dwa styki przełączne (2C/O), które mogą pracować zarówno jako NO, jak i NC – każdy styk ma wyprowadzenia wspólne, normalnie otwarte i normalnie zamknięte. W zależności od potrzeby można wykorzystać jeden lub oba tryby pracy.
