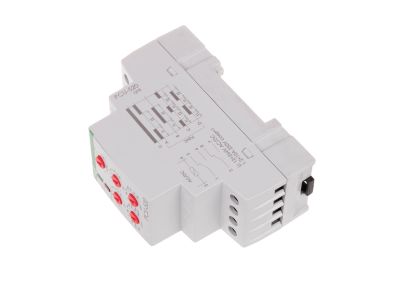

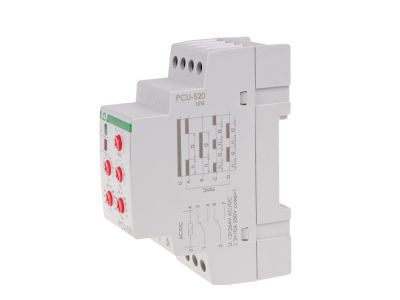

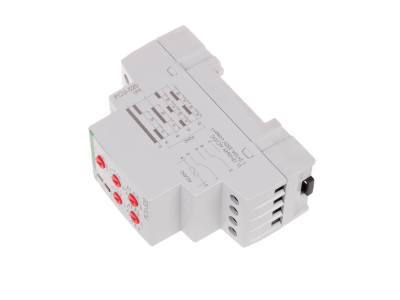

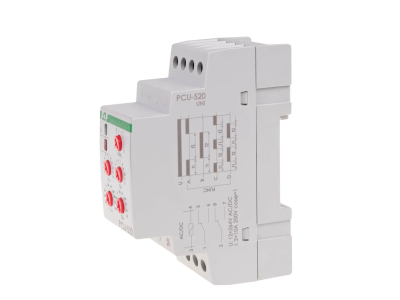

Przekaźnik czasowy 2-funkcyjny PCU 520UNI styk 2xNO/NC 12-264V na szynę DIN | PCU-520UNI F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-520UNI marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki przemysłowej oraz domowej. Kluczowym atutem tego modelu jest jego uniwersalność zasilania – szeroki zakres napięć od 12 V do 264 V AC/DC eliminuje konieczność posiadania wielu wariantów urządzeń, co znacząco ułatwia proces projektowania i serwisowania instalacji. Urządzenie zostało wyposażone w dwa niezależne styki przełączne (2xNO/NC), z których każdy charakteryzuje się maksymalnym prądem obciążenia wynoszącym 8 A, co pozwala na bezpośrednie sterowanie odbiornikami o umiarkowanej mocy.

• Szeroki zakres czasowy: Możliwość regulacji czasu pracy (T1) oraz czasu przerwy (T2) w imponującym zakresie od 0,1 sekundy aż do 576 godzin.
• Wielofunkcyjność: Urządzenie realizuje tryby opóźnionego wyłączenia, opóźnionego załączenia oraz pracy cyklicznej, co czyni je niezwykle elastycznym narzędziem w rękach inżyniera.

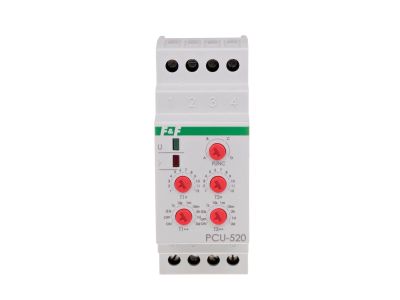

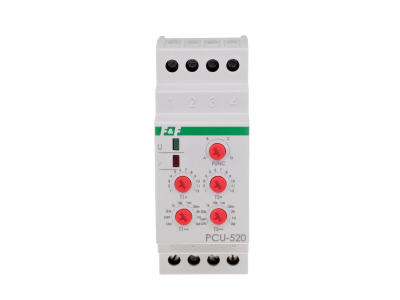

• Sygnalizacja optyczna: Wyraźne diody LED informują o stanie zasilania (zielona) oraz o stanie styków wykonawczych (czerwona), co przyspiesza diagnostykę układu.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1,2 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Separacja galwaniczna styków zapewnia dodatkowy poziom bezpieczeństwa dla podłączonych układów sterowania.

Zastosowanie

Przekaźnik PCU-520UNI znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola czasowa procesów. Idealnie sprawdza się w:

• Systemach wentylacji i klimatyzacji: Sterowanie cykliczną wymianą powietrza lub opóźnionym wyłączeniem wentylatorów łazienkowych.
• Układach ogrzewania: Zarządzanie czasem pracy pomp obiegowych lub grzałek.
• Systemach oświetleniowych: Automatyczne wyłączanie oświetlenia na klatkach schodowych lub sterowanie reklamami świetlnymi.
• Sygnalizacji: Generowanie impulsów dla systemów ostrzegawczych w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH-35) i zajmuje szerokość dwóch modułów (35 mm). Przyłącza w formie zacisków śrubowych pozwalają na podłączenie przewodów o przekroju znamionowym do 4,0 mm², co zapewnia stabilne i trwałe połączenie elektryczne. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,5 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu optymalnego styku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik może pracować z napięciem 24V DC? Tak, dzięki uniwersalnemu zasilaczowi PCU-520UNI pracuje w zakresie od 12V do 264V zarówno dla prądu zmiennego (AC), jak i stałego (DC).
• Jakie jest maksymalne obciążenie styków? Urządzenie posiada dwa styki, z których każdy może przenieść prąd do 8 A przy obciążeniu rezystancyjnym.
• Czy można ustawić różne czasy dla pracy i przerwy? Tak, przekaźnik umożliwia niezależną nastawę czasu T1 oraz T2, co pozwala na tworzenie asymetrycznych cykli pracy.
