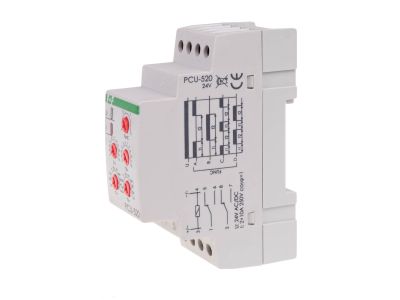

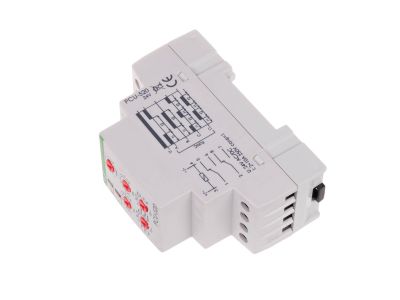

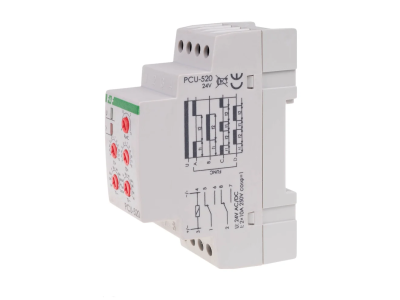

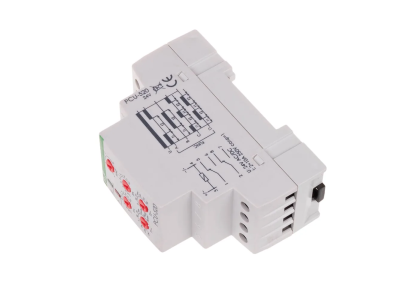

Przekaźnik czasowy 2-funkcyjny PCU 520-24V styk 2xNO/NC 24VACDC na szynę DIN | PCU-520-24V F&F

Alternatywny kod produktu: PCU-520 24V

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-520-24V to uniwersalne urządzenie sterujące pracą odbiorników w układach automatyki. Zasilany napięciem 24 V AC/DC, wyposażony w dwa niezależne styki przełączne NO/NC o obciążalności 2 × 8 A. Oferuje dwie funkcje czasowe – opóźnione załączenie, opóźnione wyłączenie oraz pracę cykliczną – z niezależnie regulowanymi czasami T1 i T2 w zakresie od 0,1 s do 576 godzin. Zajmuje 2 moduły (35 mm) na szynie DIN.

• Napięcie zasilania 24 V AC/DC: uniwersalne zasilanie – jeden model dla instalacji prądu przemiennego i stałego, upraszcza magazynowanie i montaż.
• Dwie niezależne funkcje czasowe (opóźnione załączenie, opóźnione wyłączenie, praca cykliczna): elastyczne dopasowanie do różnych zastosowań – od wentylacji po oświetlenie, bez konieczności stosowania dodatkowych przekaźników pomocniczych.
• Regulacja czasu działania i przerwy 0,1 s ÷ 576 godz.: szeroki zakres nastaw pozwala na sterowanie zarówno krótkimi impulsami, jak i długotrwałymi cyklami – idealne do zadań wymagających precyzyjnego odliczania czasu.
• Styki 2 × NO/NC o prądzie 2 × 8 A: dwa niezależne zestawy styków przełącznych z separacją galwaniczną – umożliwiają jednoczesne sterowanie dwoma obwodami lub sygnalizację stanu.

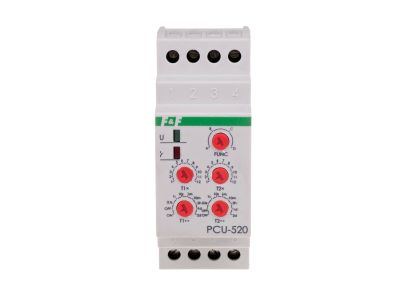

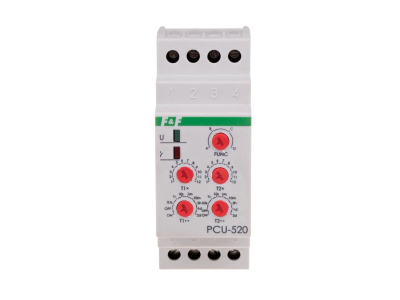

• Podwójna sygnalizacja LED (zielona – zasilanie, czerwona – stan styku): szybka weryfikacja obecności napięcia i stanu wyjścia przekaźnika ułatwia diagnostykę i serwis.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany i wykonany zgodnie z ogólnymi normami dla aparatury modułowej montowanej na szynie DIN (standard TH35). Przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Przekaźnik czasowy PCU-520-24V znajduje zastosowanie wszędzie tam, gdzie potrzebna jest automatyczna kontrola czasu pracy urządzeń – zarówno w obiektach przemysłowych, jak i w inteligentnych instalacjach domowych.

• Sterowanie wentylacją – opóźnione wyłączenie wentylatorów po opuszczeniu pomieszczenia lub cykliczne przewietrzanie.
• Automatyka ogrzewania – czasowe załączanie pompy obiegowej, ogrzewania podłogowego lub grzejników elektrycznych.
• Oświetlenie – opóźnione wyłączenie lamp korytarzowych, schodowych lub oświetlenia awaryjnego.
• Sygnalizacja i procesy przemysłowe – generowanie impulsów czasowych do styczników, przekaźników pomocniczych, sterowników PLC.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (grupa 1 – do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4,0 mm² (zalecany moment dokręcania 0,5 Nm). Przekrój przewodów dobrać do spodziewanego prądu obciążenia zgodnie z normami. Urządzenie posiada stopień ochrony IP20 – wymagane jest zabudowanie w obudowie rozdzielnicy.

FAQ

• Jakie funkcje czasowe realizuje przekaźnik PCU-520-24V? Urządzenie oferuje trzy tryby: opóźnione załączenie, opóźnione wyłączenie oraz pracę cykliczną (zmienna sekwencja załącz/wyłącz z niezależnie ustawianymi czasami T1 i T2).
• Czy przekaźnik sygnalizuje stan pracy? Tak, posiada diody LED: zielona informuje o obecności napięcia zasilania, czerwona wskazuje stan styku (załączony/wyłączony).
• Jaki stopień ochrony ma urządzenie? Stopień ochrony obudowy wynosi IP20. Przekaźnik przeznaczony jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnicy.
