Przekaźnik czasowy 2-funkcyjny, nastawa 2 czasów T1 T2 PCU-507-24V styk 2xNO/NC 24V na szynę DIN | PCU-507-24V F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCU-507-24V marki F&F to zaawansowane urządzenie sterownicze zaprojektowane do precyzyjnej kontroli cykli pracy w układach automatyki. Urządzenie charakteryzuje się możliwością niezależnej nastawy dwóch czasów: czasu działania (T1) oraz czasu przerwy (T2), co pozwala na realizację pracy cyklicznej w bardzo szerokim zakresie czasowym od 0,1 sekundy aż do 576 godzin. Dzięki zasilaniu niskonapięciowemu 24 V AC/DC, moduł ten jest idealnym rozwiązaniem dla systemów sterowania, gdzie bezpieczeństwo i kompatybilność z napięciem sterowniczym są priorytetem.

• Dwukanałowa konfiguracja styków: Wyposażenie w dwa niezależne styki przełączne (2xNO/NC) o maksymalnym prądzie obciążenia 8 A każdy, pozwala na jednoczesne sterowanie dwoma oddzielnymi obwodami wykonawczymi.
• Pełna separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji i pozwala na łączenie różnych potencjałów w ramach jednego urządzenia.

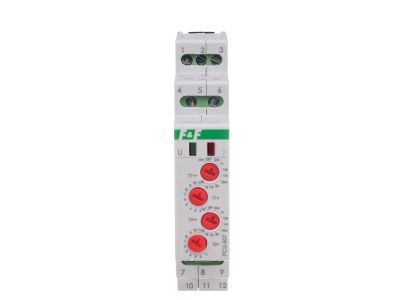

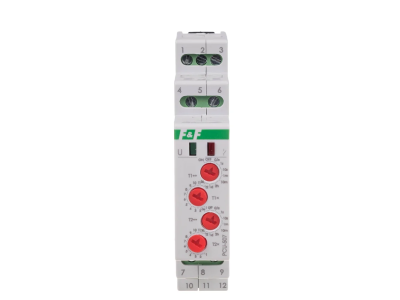

• Sygnalizacja optyczna: Front panelu wyposażony jest w diody LED – zieloną, informującą o obecności napięcia zasilania, oraz czerwoną, sygnalizującą stan zadziałania styków.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty cieplne wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne normy kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w środowiskach przemysłowych i domowych.

Zastosowanie

Przekaźnik PCU-507-24V znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest cykliczne załączanie i wyłączanie odbiorników. W automatyce budynkowej doskonale sprawdza się w sterowaniu systemami wentylacji wymuszonej, cyklicznym uruchamianiu pomp cyrkulacyjnych w instalacjach grzewczych czy sterowaniu oświetleniem reklamowym. W przemyśle jest wykorzystywany do nadzorowania procesów technologicznych wymagających regularnych przerw, takich jak mieszanie cieczy, smarowanie maszyn czy systemy sygnalizacji ostrzegawczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik zajmuje szerokość jednego modułu (18 mm) i jest przeznaczony do montażu na standardowej szynie DIN (TH-35). Poniżej kluczowe wytyczne techniczne:

• Przyłącze elektryczne: Należy stosować przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne połączenie i odpowiednią obciążalność prądową.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z momentem 0,4 Nm, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego styku elektrycznego.
• Warunki pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +50°C, co pozwala na jego instalację w nieogrzewanych szafach sterowniczych.

FAQ

1. Czy przekaźnik zapamiętuje nastawy po zaniku napięcia?
Tak, nastawy czasowe są realizowane mechanicznie za pomocą potencjometrów na przednim panelu, więc po powrocie zasilania urządzenie kontynuuje pracę zgodnie z ustawionymi parametrami.

2. Czy mogę zasilić przekaźnik napięciem 230V AC?
Nie, model PCU-507-24V jest dedykowany wyłącznie do napięcia 24 V AC/DC. Podłączenie wyższego napięcia spowoduje trwałe uszkodzenie urządzenia.

3. Jaki jest minimalny czas, jaki można ustawić?
Minimalny czas nastawy zarówno dla pracy, jak i przerwy wynosi 0,1 sekundy, co pozwala na bardzo precyzyjne sterowanie szybkozmiennymi procesami.
