Przekaźnik czasowy 1P 8A 0,1-576h 230V AC, 24V AC/DC wielofunkcyjny PCU-511 DUO | PCU-511DUO F&F

Alternatywny kod produktu: PCU-511 DUO

Opis i Kluczowe Cechy

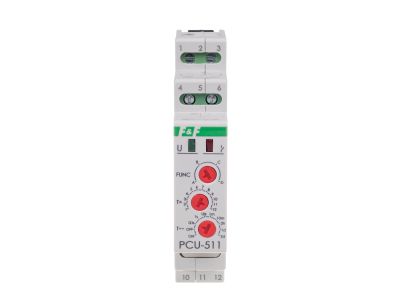

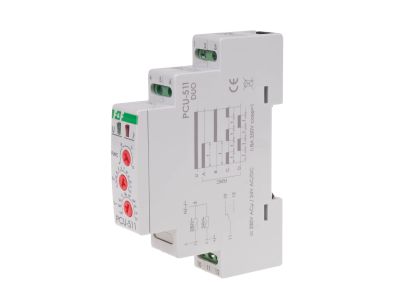

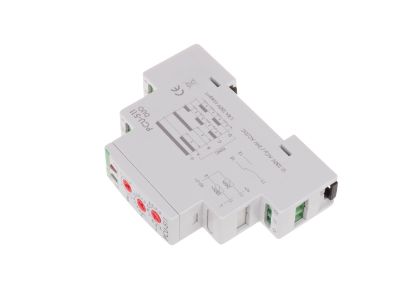

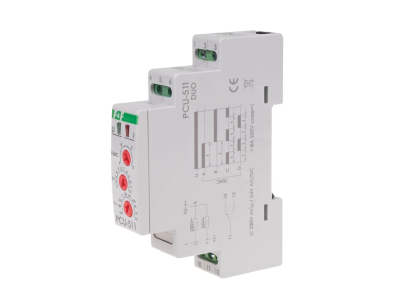

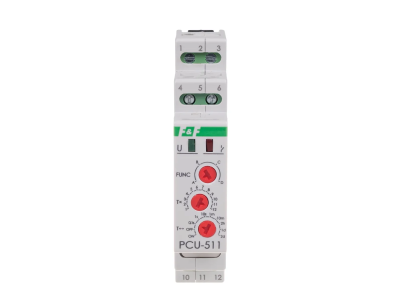

Przekaźnik czasowy PCU-511 DUO to wielofunkcyjne urządzenie sterujące czasem, oferujące zakres regulacji od 0,1 s do 576 h. Wyposażony w przekaźnik z jednym stykiem przełącznym NO/NC o obciążalności 8 A, zasilany napięciem 230 V AC lub 24 V AC/DC. Dzięki szerokiemu zakresowi czasów i trzem trybom pracy (opóźnione załączenie, opóźnione wyłączenie, praca cykliczna) znajduje zastosowanie w automatyce przemysłowej i domowej. Zajmuje tylko 1 moduł (18 mm) na szynie TH35.

• Szeroki zakres czasu (0,1 s ÷ 576 h): Umożliwia precyzyjne dostrojenie opóźnień zarówno dla krótkotrwałych impulsów, jak i długotrwałych cykli.
• Trzy tryby pracy: Opóźnione załączenie, opóźnione wyłączenie i praca cykliczna – elastyczność w sterowaniu różnymi procesami.
• Styk przełączny 1 × NO/NC o obciążalności 8 A: Zapewnia bezpieczne sterowanie odbiornikami o znacznym prądzie, z separacją styku.
• Podwójna sygnalizacja LED: Zielona LED sygnalizuje obecność napięcia zasilania, czerwona – stan styku, co ułatwia diagnostykę.
• Kompaktowa obudowa 1 moduł (18 mm): Oszczędza miejsce w rozdzielnicy, łatwy montaż na szynie TH35.

Zgodność z Normami

Przekaźnik czasowy PCU-511 DUO jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkowany zgodnie ze standardem DIN, gwarantuje niezawodność i bezpieczeństwo w instalacjach elektrycznych.

Zastosowanie

Przekaźnik czasowy PCU-511 DUO jest przeznaczony do sterowania czasowego w układach automatyki przemysłowej i budynkowej. Jego wszechstronność pozwala na realizację wielu scenariuszy sterowania.

• Sterowanie wentylacją – opóźnione wyłączenie po opuszczeniu pomieszczenia.
• Sterowanie ogrzewaniem – opóźnione załączenie grzejników w zadanym cyklu.
• Sterowanie oświetleniem – automatyczne wyłączanie schodowe lub cykliczne.
• Sygnalizacja – impulsowe sterowanie sygnalizatorami dźwiękowymi/świetlnymi.
• Automatyka przemysłowa – cykliczne przełączanie urządzeń w procesach technologicznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zastosować przewody o przekroju do 2,5 mm², dokręcając zaciski momentem 0,4 Nm zgodnie z dokumentacją producenta. Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach, w obudowie rozdzielnicy.

FAQ

• Jakie napięcie zasilania może być podane na przekaźnik? Przekaźnik może być zasilany napięciem 230 V AC lub 24 V AC/DC – umożliwia to pracę w różnych instalacjach bez konieczności stosowania dodatkowych zasilaczy.
• Czy przekaźnik ma podświetlenie? Tak, wyposażony jest w dwie diody LED: zielona sygnalizuje obecność napięcia zasilania, czerwona – stan styku (zwarcie/rozwarcie).
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnicy.
