Przekaźnik czasowy 18-funkcyjny LCD PCS-517 styk: 1NO/NC, U=24-264V na szynę DIN | PCS-517 F&F

Opis i Kluczowe Cechy

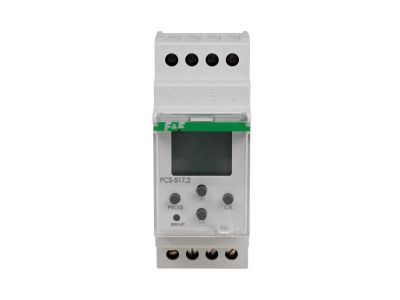

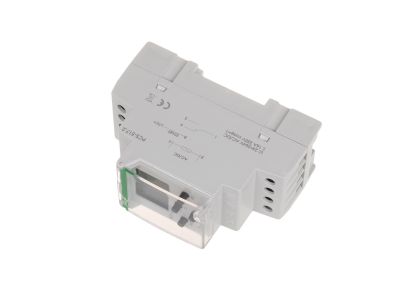

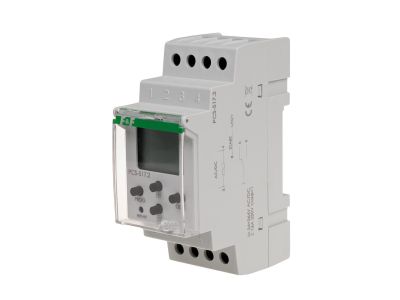

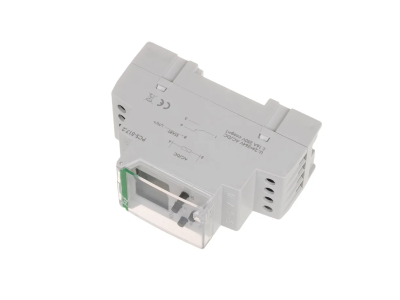

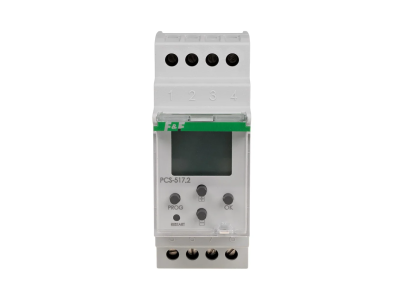

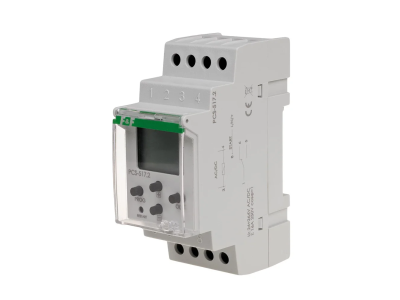

Przekaźnik czasowy PCS-517 to cyfrowe urządzenie z wyświetlaczem LCD, oferujące 18 funkcji czasowych w jednym module. Zasilany napięciem 24–264 V AC/DC, wyposażony w styk przełączny 1NO/NC o obciążalności 16 A. Zajmuje 2 moduły (35 mm) na szynie DIN, co pozwala na oszczędność miejsca w rozdzielnicy. Dzięki precyzyjnej regulacji czasu (0,25 s do 99 h 59 min 59 s) eliminuje potrzebę stosowania wielu przekaźników.

• Napięcie zasilania 24–264 V AC/DC: uniwersalność – jedna wersja działa zarówno w obwodach prądu stałego, jak i przemiennego, bez konieczności stosowania dodatkowych zasilaczy.
• 18 funkcji czasowych (jedno- i dwuczasowe): skomplikowane sekwencje można zrealizować jednym urządzeniem, upraszczając projekt i zmniejszając liczbę elementów w szafie.
• Styk 1NO/NC o prądzie obciążenia 16 A: bezpieczne przełączanie odbiorników o dużym poborze mocy – idealne do sterowania stycznikami i przekaźnikami wykonawczymi.
• Wejście START z prądem impulsu 1 mA: możliwość wyzwalania za pomocą niskoprądowych sygnałów z przycisków, czujników lub wyjść PLC, bez ryzyka uszkodzenia układów sterujących.
• Cyfrowy wyświetlacz LCD: czytelny odczyt ustawionego czasu i wybranej funkcji, łatwa konfiguracja bez konieczności użycia zewnętrznych narzędzi.

Zgodność z Normami

Przekaźnik PCS-517 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczną pracę w instalacjach przemysłowych i domowych przy zachowaniu wymaganych parametrów izolacji i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik czasowy PCS-517 sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne opóźnienie załączenia lub wyłączenia, realizacja cyklów jedno- i dwuczasowych, a także licznik czasu pracy urządzeń.

• Sterowanie czasowe oświetleniem (np. klatki schodowe, korytarze, oświetlenie reklam) z opóźnieniem wyłączenia.
• Wysyłanie impulsów sterujących do styczników i przekaźników w szafach sterowniczych – eliminacja skomplikowanych układów przekaźników czasowych.
• Sygnalizacja (bramy, syreny, alarmy) z regulowanym czasem trwania sygnału dźwiękowego lub świetlnego.
• Automatyka budynkowa – sterowanie wentylacją, pompami, ogrzewaniem według zadanego harmonogramu czasowego.

Wskazówki Montażowe

Montaż przekaźnika czasowego PCS-517 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Do podłączenia przewodów używaj zacisków śrubowych o przekroju do 4 mm², a moment dokręcający wynosi 0,5 Nm. Stopień ochrony IP20 pozwala na stosowanie w suchych pomieszczeniach wewnątrz rozdzielnicy.

FAQ

• Jaki jest zakres regulacji czasu? Zakres wynosi od 0,25 sekundy do 99 godzin 59 minut 59 sekund, co pozwala na bardzo precyzyjne nastawy – od krótkich opóźnień po całodobowe cykle.
• Czy przekaźnik posiada wejście START? Tak, wejście START umożliwia rozpoczęcie cyklu czasowego za pomocą niskoprądowego impulsu (1 mA), idealne do współpracy z przyciskami, czujnikami lub wyjściami PLC.
• Jaka jest obciążalność styków i konfiguracja? Styk przekaźnika to 1NO/NC o maksymalnym prądzie obciążenia 16 A – zapewnia to bezpieczne przełączanie odbiorników takich jak styczniki, silniki i lampy.
