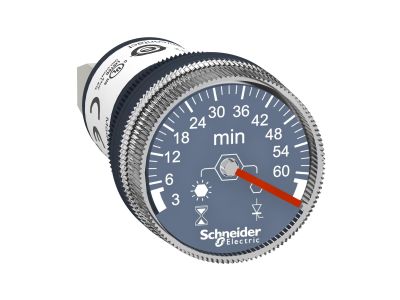

Przekaźnik czasowy 100-240 V AC/DC, ZAKRES 3min-60min, wyjście 1NO PNP | XB5DTGM5 Schneider Electric

Opis i Kluczowe Cechy

Przekaźnik czasowy Schneider Electric Harmony XB5 (symbol XB5DTGM5) to analogowe urządzenie umożliwiające precyzyjne ustawienie czasu opóźnienia w zakresie od 3 do 60 minut. Zasilany napięciem 100–240 V AC/DC, wyposażony w jedno statyczne wyjście tranzystorowe PNP normalnie otwarte (NO), przeznaczone do podłączenia przewodów za pomocą zacisków śrubowych. Dzięki obudowie o stopniu ochrony IP65 oraz szerokiemu zakresowi temperatur pracy (–25 °C do 70 °C) sprawdza się w wymagających warunkach przemysłowych. Montowany w standardowym otworze o średnicy 22 mm, ułatwia integrację z istniejącą aparaturą sterowniczą.

• Zakres czasu 3–60 min: Analogowa regulacja pozwala na płynne dostosowanie opóźnienia do potrzeb procesu – idealne do sterowania czasem pracy silników, wentylatorów czy systemów oświetleniowych.
• Wyjście tranzystorowe PNP NO: Statyczne wyjście normalnie otwarte zapewnia bezstykową, cichą pracę i długą żywotność, a typ PNP ułatwia współpracę z wejściami PLC i sterowników.
• Stopień ochrony IP65: Pyłoszczelna i odporna na strugi wody konstrukcja gwarantuje niezawodność w trudnych warunkach – na hali produkcyjnej, w szafach sterowniczych na zewnątrz oraz w wilgotnym środowisku.
• Szeroki zakres temperatur pracy –25 °C do 70 °C: Urządzenie zachowuje stabilność parametrów nawet w ekstremalnych temperaturach, co rozszerza możliwości jego zastosowania.
• Montaż w otworze 22 mm i zaciski śrubowe: Łatwa instalacja w standardowych panelach sterowniczych oraz szybkie i pewne podłączenie przewodów bez konieczności używania specjalistycznych narzędzi.

Zgodność z Normami

Przekaźnik czasowy Harmony XB5 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz posiada oznakowanie CE. Jego konstrukcja spełnia standardy branżowe dla aparatury sterowniczej instalowanej w rozdzielnicach i panelach operatorskich. Montaż i użytkowanie powinny odbywać się zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Dzięki regulowanemu opóźnieniu i odporności na warunki środowiskowe przekaźnik XB5DTGM5 znajduje zastosowanie w wielu obszarach automatyki przemysłowej i budynkowej. Poniżej kilka typowych scenariuszy:

• Sterowanie czasem załączania i wyłączania wentylatorów, pomp oraz silników w instalacjach wentylacyjnych i wodociągowych.
• Generowanie opóźnionych impulsów sterujących dla styczników, przekaźników lub wejść PLC w celu sekwencyjnego uruchamiania urządzeń.
• Realizacja funkcji opóźnionego wyłączenia oświetlenia w korytarzach, magazynach i halami produkcyjnymi (tzw. timer schodowy).
• Automatyzacja procesów technologicznych wymagających odmierzenia stałego czasu trwania cyklu – np. mieszania, podgrzewania czy pakowania.

Wskazówki Montażowe

Montaż przekaźnika czasowego może być wykonywany wyłącznie przez osoby posiadające kwalifikacje SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do instalacji w otworze o średnicy 22 mm (standardowy wycięcie w panelu lub puszce). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta, a przekrój podłączanych przewodów dobrać do prądu obciążenia i wymogów instalacji. Przekaźnik nie wymaga dodatkowego chłodzenia – zapewnić swobodny przepływ powietrza wokół obudowy.

FAQ

• Jaki stopień ochrony ma przekaźnik XB5DTGM5? Urządzenie posiada stopień ochrony IP65, co oznacza całkowitą pyłoszczelność oraz odporność na strugi wody – może być stosowane w miejscach narażonych na wilgoć i zapylenie.
• Jakie jest napięcie zasilania i typ wyjścia? Przekaźnik zasilany jest napięciem 100–240 V AC/DC. Wyjście jest statyczne, tranzystorowe typu PNP, normalnie otwarte (NO).
• W jakim zakresie temperatur może pracować to urządzenie? Zakres temperatur pracy wynosi od –25 °C do 70 °C, co umożliwia zastosowanie w warunkach przemysłowych i w różnych strefach klimatycznych.
