Przekaźnik czasowy 10-funkcyjny z wejściami START i RESET 9-30 V DC na szynę DIN | PCS-516DC F&F

Opis i Kluczowe Cechy

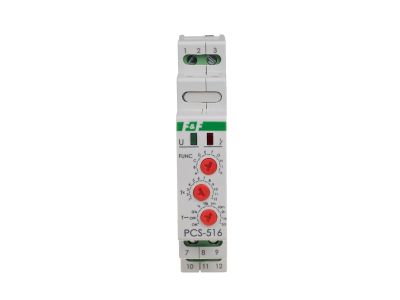

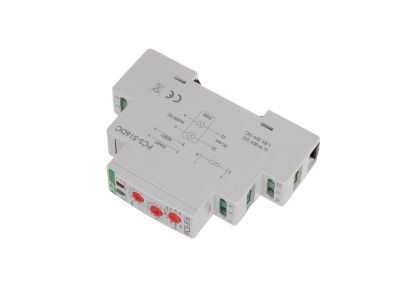

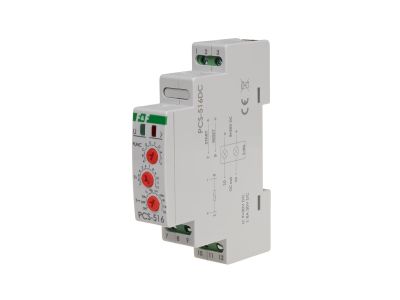

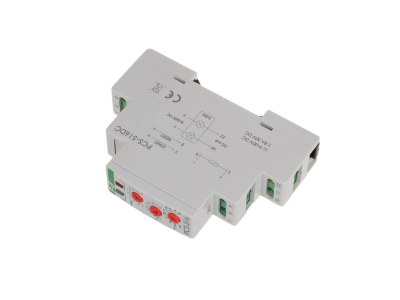

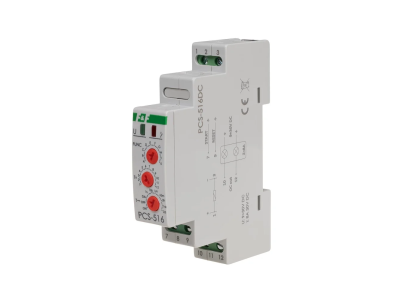

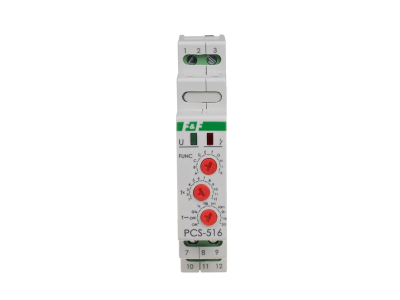

Przekaźnik czasowy PCS-516DC to wielofunkcyjne urządzenie sterujące z wyjściem tranzystorowym (otwarty kolektor), przeznaczone do pracy w układach automatyki przemysłowej i domowej. Zasilany napięciem stałym 9–30 V DC, oferuje 10 trybów pracy z regulacją czasu od 0,1 sekundy do 576 godzin. Dzięki wyjściu półprzewodnikowemu może przełączać obciążenia stałoprądowe do 8 A DC bez ryzyka zużycia styków. Wymiary 1 moduł (18 mm) ułatwiają montaż w rozdzielnicach na szynie DIN TH35.

• 10 funkcji czasowych + wejścia START i RESET: uniwersalność w sterowaniu – jeden przekaźnik zastępuje kilka specjalizowanych urządzeń, redukując koszty i miejsce w szafie sterowniczej.
• Wyjście tranzystorowe (OC) 8 A DC: praca bezstykowa eliminuje zużywanie się elementów łączeniowych, co zapewnia długą żywotność przy dużej częstotliwości przełączeń (np. w układach impulsowych).
• Szeroki zakres regulacji czasu 0,1 s ÷ 576 h: elastyczne dopasowanie opóźnień do potrzeb aplikacji – od krótkich impulsów po długie cykle wentylacji czy ogrzewania.
• Sygnalizacja LED (zielona – zasilanie, czerwona – stan wyjścia): szybka diagnostyka online bez użycia miernika, skracająca czas uruchomienia i serwisu.
• Prąd impulsu sterującego < 1 mA: możliwość bezpośredniego sterowania z wyjść PLC lub przycisków bez ryzyka przeciążenia układu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Stopień ochrony IP20 zapewnia bezpieczną pracę w suchych pomieszczeniach wewnątrz rozdzielnic i szaf sterowniczych.

Zastosowanie

Przekaźnik czasowy PCS-516DC sprawdza się wszędzie tam, gdzie potrzebne jest precyzyjne odmierzanie czasu i sterowanie obciążeniami stałoprądowymi z dużą częstotliwością przełączeń. Dzięki wejściom START i RESET można go łatwo zintegrować z systemami automatyki.

• Sterowanie wentylacją – opóźnione załączanie/wyłączanie nawiewu w zależności od czasu pracy urządzeń.
• Automatyka oświetlenia – cykliczne włączanie oświetlenia awaryjnego lub schodowego z regulowanym czasem świecenia.
• Sygnalizacja i alarmy – generowanie impulsów czasowych do syren, lampek ostrzegawczych lub przekaźników mocy.
• Impulsy do styczników, przekaźników (także półprzewodnikowych) oraz wejść PLC – niezawodne uruchamianie sekwencji w liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, przy bezwzględnie odłączonym napięciu zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm) w rozdzielnicy lub szafie sterowniczej. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm² – przekrój należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcający wynosi 0,4 Nm – zaleca się stosowanie dynamometrycznego wkrętaka. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawioną funkcję czasową.

FAQ

• Czy przekaźnik ma podświetlenie? Tak, wyposażono go w dwie diody LED: zielona sygnalizuje obecność napięcia zasilania, czerwona informuje o stanie wyjścia (tranzystor włącza obciążenie lub nie).
• Jaki jest stopień ochrony urządzenia? IP20 – oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy >12,5 mm. Urządzenie przeznaczone do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Jaki jest tryb pracy elementu wykonawczego? Element wykonawczy to tranzystor w układzie otwartego kolektora (OC). Pracuje bezstykowo, dzięki czemu nie ma problemów ze zużywaniem się styków – idealny do aplikacji z dużą częstotliwością przełączeń (np. kilka cykli na sekundę).
