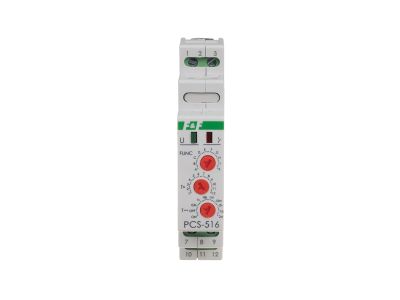

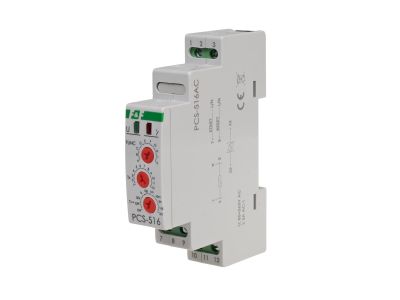

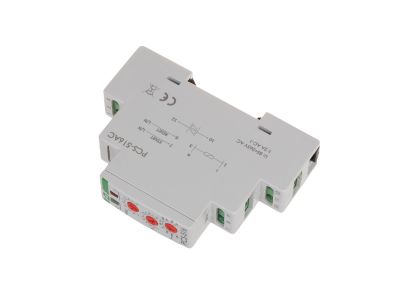

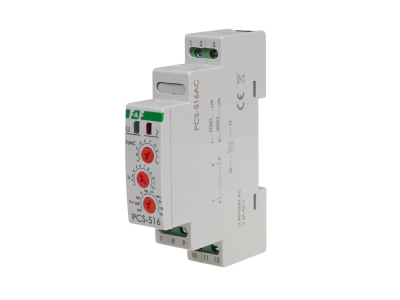

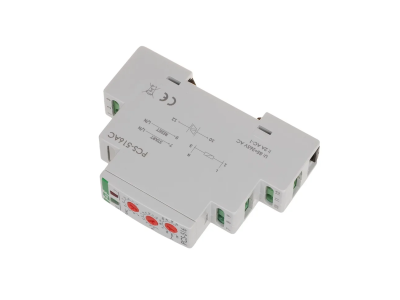

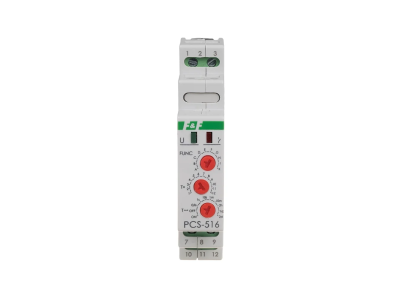

Przekaźnik czasowy 10-funkcyjny z wejściami START i RESET 85-265 V AC/DC na szynę DIN | PCS-516AC F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCS‑516AC to wielofunkcyjne urządzenie sterujące czasu pracy odbiorników. Zasilany napięciem 85‑265 V AC/DC, wyposażony w wyjście półprzewodnikowe (triak) o maksymalnym prądzie obciążenia 2 A AC – umożliwia płynne załączanie w zerze napięcia i wyłączanie w zerze prądu, co minimalizuje udary prądowe i wydłuża żywotność odbiorników. Dzięki 10 funkcjom czasowym oraz wejściom START i RESET przekaźnik znajduje zastosowanie w automatyce przemysłowej i budynkowej. Wymiary 1 moduł (18 mm) ułatwiają montaż w rozdzielnicy na szynie TH35.

• Wyjście triak 2 A AC: Bezstykowa praca bez zużywających się elementów mechanicznych – idealny do układów z dużą częstotliwością przełączeń (wentylacja, oświetlenie LED).
• Regulowany czas działania 0,1 s ÷ 576 h: Precyzyjne dopasowanie opóźnień i czasów pracy do potrzeb instalacji – od krótkich impulsów po wielodniowe cykle.
• 10 funkcji czasowych: Szeroki wybór trybów (opóźnione załączenie, wyłączenie, cykliczne itp.) pozwala zrealizować większość scenariuszy sterowania bez dodatkowych układów.
• Wejścia START i RESET (prąd impulsu 1 mA): Możliwość zdalnego wyzwalania i kasowania timerów z przycisków lub sygnałów PLC – niskoprądowe sterowanie bez ryzyka przepięć.
• Separacja galwaniczna wejścia/wyjścia: Obwód sterowania może być zasilany z innej fazy niż odbiornik – zwiększa elastyczność instalacji i bezpieczeństwo.

Zgodność z Normami

Przekaźnik czasowy PCS‑516AC spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Produkt zaprojektowany zgodnie z ogólnymi standardami dla aparatury modułowej montowanej na szynie DIN (stopień ochrony IP20).

Zastosowanie

Dzięki uniwersalnym parametrom i 10 funkcjom przekaźnik PCS‑516AC sprawdza się w układach automatyki przemysłowej i domowej, gdzie wymagane jest precyzyjne sterowanie czasowe.

• Sterowanie wentylacją mechaniczną – opóźnione wyłączenie po zaniku sygnału.
• Automatyczne załączanie oświetlenia korytarzy, klatek schodowych (funkcja schodowa) z opcją resetu.
• Impulsowe sterowanie stycznikami i przekaźnikami w układach PLC i central automatyki budynkowej.
• Zegary czasowe do nawadniania, ogrzewania podłogowego lub sygnalizacji w rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może wykonać wyłącznie osoba z uprawnieniami SEP. Urządzenie przeznaczone jest do instalowania na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Zaciski śrubowe przystosowane do przewodów o przekroju do 2,5 mm² – moment dokręcający 0,4 Nm. Przy doborze przekroju przewodów należy uwzględnić maksymalny prąd obciążenia 2 A. Nie przekraczać temperatury pracy od -25°C do +50°C.

FAQ

• Czy przekaźnik ma podświetlenie stanu pracy? Tak, na obudowie znajdują się diody LED: zielona sygnalizuje obecność napięcia zasilania, czerwona – stan wyjścia (załączony triak).
• Jaki jest stopień ochrony obudowy? Stopień ochrony IP20 – przekaźnik przeznaczony do montażu wewnątrz rozdzielnic, suchych pomieszczeń.
• Czy wyjście triaka nadaje się do sterowania obciążeniami indukcyjnymi? Tak, triak załącza w zerze napięcia i wyłącza w zerze prądu, co minimalizuje przepięcia – zalecany do silników, styczników i transformatorów małej mocy (prąd ≤2 A).
