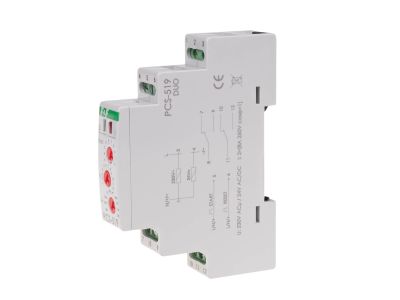

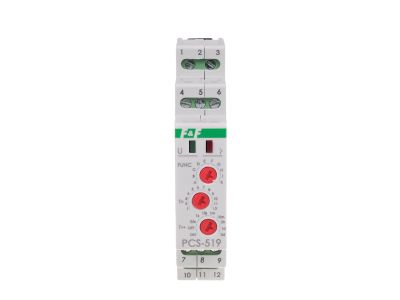

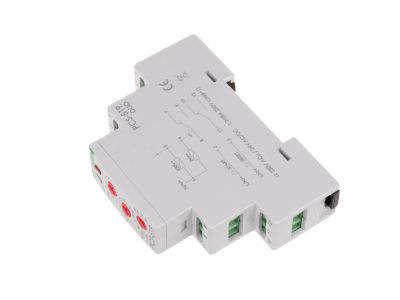

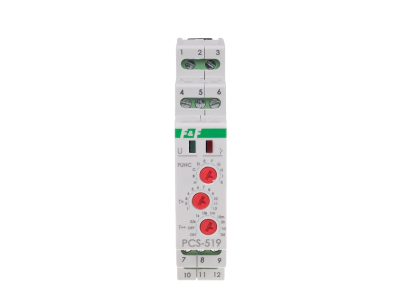

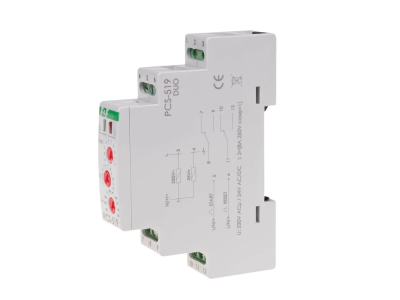

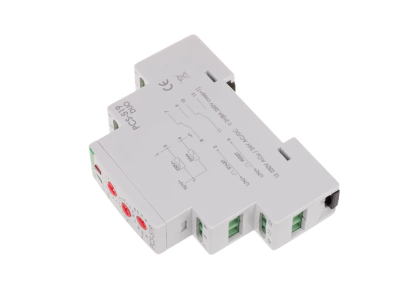

Przekaźnik czasowy 10-funkcyjny PCS-519DUO styki 2x NO/NC 230V AC / 24V AC/DC na synę DIN | PCS-519DUO F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCS-519DUO marki F&F to zaawansowane urządzenie sterownicze zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki. Urządzenie charakteryzuje się wyjątkową wszechstronnością dzięki implementacji 10 różnych funkcji czasowych, co pozwala na zastąpienie wielu dedykowanych modułów jednym, uniwersalnym rozwiązaniem. Wyposażenie przekaźnika w dwa niezależne styki przełączne (2 × NO/NC) o maksymalnym prądzie obciążenia 8 A każdy, umożliwia bezpośrednie sterowanie odbiornikami o łącznej mocy znaczącej dla systemów oświetleniowych czy wentylacyjnych.

• Uniwersalne zasilanie: Możliwość pracy pod napięciem 230 V AC lub bezpiecznym 24 V AC/DC zwiększa elastyczność projektową.
• Szeroki zakres nastaw: Regulacja czasu działania w przedziale od 0,1 sekundy aż do 576 godzin pozwala na realizację nawet bardzo długich cykli technologicznych.
• Wejścia sterujące: Dedykowane wejścia START i RESET umożliwiają zewnętrzną kontrolę nad procesem odliczania, co jest kluczowe w systemach interaktywnych.
• Sygnalizacja optyczna: Zielona dioda LED informuje o obecności napięcia zasilania, natomiast czerwona dioda LED sygnalizuje stan styków wykonawczych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,8 W minimalizuje straty cieplne wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Separacja galwaniczna styków zapewnia wysoki poziom bezpieczeństwa operacyjnego, izolując obwód sterowania od obwodu wykonawczego.

Zastosowanie

Przekaźnik PCS-519DUO znajduje szerokie zastosowanie zarówno w sektorze przemysłowym, jak i w nowoczesnych instalacjach budynkowych. Jest idealnym rozwiązaniem do:

• Systemów wentylacji: Opóźnione wyłączanie wentylatorów w łazienkach lub halach produkcyjnych.
• Automatyki oświetlenia: Sterowanie oświetleniem klatek schodowych, witryn sklepowych czy reklam świetlnych.
• Procesów technologicznych: Cykliczne załączanie pomp, mieszadeł lub podajników w liniach produkcyjnych.
• Układów sygnalizacji: Generowanie impulsów ostrzegawczych lub sterowanie syrenami alarmowymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN (TH35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącza w formie zacisków śrubowych obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne i pewne połączenie elektryczne. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd śrubowych przy jednoczesnym zapewnieniu optymalnego styku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Przekaźnik realizuje funkcje czasowe zgodnie z wybranym trybem; po powrocie zasilania urządzenie zazwyczaj rozpoczyna cykl od nowa, chyba że wybrana funkcja stanowi inaczej.
• Czy mogę sterować urządzeniem za pomocą przycisku dzwonkowego? Tak, wejścia START i RESET reagują na impulsy sterujące o prądzie mniejszym niż 1 mA, co pozwala na współpracę z różnymi typami łączników.
• Czy styki są odizolowane od zasilania? Tak, urządzenie posiada pełną separację styku, co pozwala na łączenie różnych potencjałów w obwodzie wykonawczym i sterującym.
