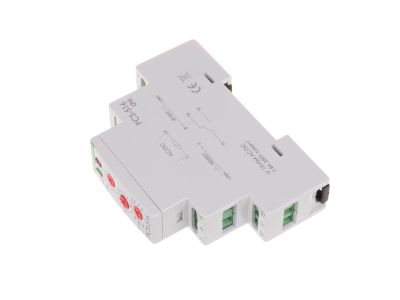

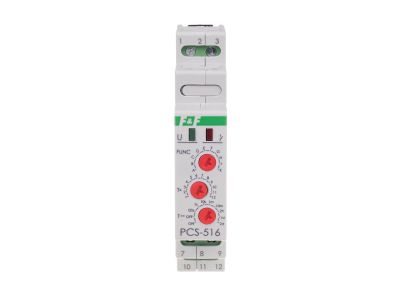

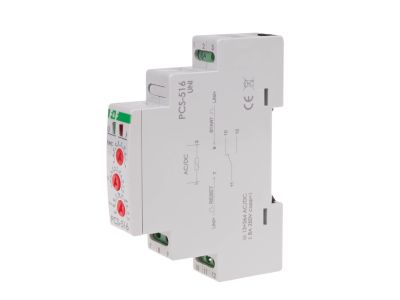

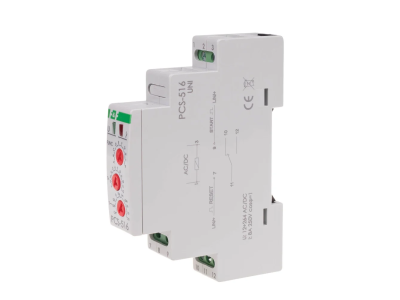

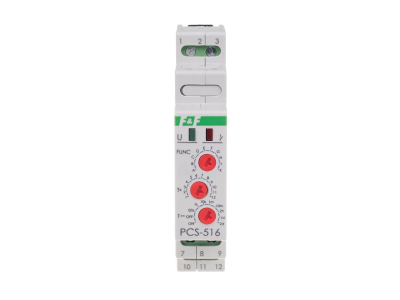

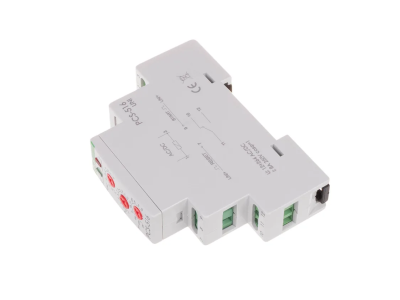

Przekaźnik czasowy 10-funkcyjny PCS-516UNI styk 1 NO/NC 12-264V na szynę DIN | PCS-516UNI F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCS-516UNI marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o maksymalnej uniwersalności w układach automatyki przemysłowej oraz domowej. Kluczowym atutem urządzenia jest jego wielofunkcyjność – oferuje ono aż 10 różnych trybów pracy, co pozwala na zastąpienie wielu dedykowanych modułów jednym, uniwersalnym rozwiązaniem. Szeroki zakres napięcia zasilania, obejmujący przedział od 12 do 264 V AC/DC, eliminuje konieczność dopasowywania urządzenia do konkretnego typu instalacji, co znacząco ułatwia proces projektowania i serwisowania systemów.

• Szeroki zakres czasowy: Możliwość regulacji czasu działania w imponującym zakresie od 0,1 sekundy aż do 576 godzin pozwala na precyzyjne dostosowanie cykli pracy.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 8 A pozwala na bezpośrednie sterowanie wieloma odbiornikami.
• Separacja styku: Zastosowanie separacji galwanicznej styku zwiększa bezpieczeństwo i elastyczność podłączenia w różnych obwodach sterowania.
• Sygnalizacja LED: Urządzenie wyposażono w diody LED – zieloną informującą o obecności napięcia zasilania oraz czerwoną sygnalizującą stan styku wykonawczego.
• Wejścia sterujące: Dedykowane wejścia START i RESET umożliwiają zdalne wyzwalanie i zerowanie funkcji czasowych, co jest kluczowe w złożonych procesach technologicznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie zaledwie 0,8 W, co wpisuje się w standardy energooszczędności nowoczesnych systemów automatyki.

Zastosowanie

Przekaźnik PCS-516UNI znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne sterowanie czasowe. Dzięki 10 funkcjom pracy, idealnie sprawdza się w:

• Systemach wentylacji i klimatyzacji: Opóźnione wyłączanie wentylatorów łazienkowych lub przemysłowych.
• Układach oświetlenia: Sterowanie oświetleniem klatek schodowych, witryn sklepowych czy reklam świetlnych.
• Automatyce budynkowej: Cykliczne załączanie pomp obiegowych w instalacjach grzewczych.
• Sygnalizacji: Generowanie impulsów dla systemów ostrzegawczych i alarmowych.
• Procesach przemysłowych: Sterowanie czasem pracy maszyn, gdzie wymagane jest opóźnione załączenie lub praca cykliczna.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze stanowią solidne zaciski śrubowe, które obsługują przewody o przekroju znamionowym wynoszączącym 2,5 mm², co zapewnia stabilne i pewne połączenie elektryczne. Podczas dokręcania śrub należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu optymalnego styku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C.

FAQ

1. Czy przekaźnik PCS-516UNI może pracować z napięciem 24V DC?
Tak, dzięki uniwersalnemu zasilaczowi impulsowemu urządzenie pracuje poprawnie w zakresie od 12 do 264 V zarówno dla prądu przemiennego (AC), jak i stałego (DC).

2. Jaki jest maksymalny czas, jaki można ustawić na tym przekaźniku?
Maksymalny czas działania wynosi 576 godzin, co czyni go jednym z najbardziej elastycznych rozwiązań na rynku w tej klasie urządzeń.

3. Czy urządzenie posiada funkcję resetowania odliczanego czasu?
Tak, przekaźnik posiada dedykowane wejście RESET, które pozwala na natychmiastowe przerwanie realizowanej funkcji i powrót do stanu początkowego.

4. Co oznacza konfiguracja styków 1 x NO/NC?
Oznacza to, że przekaźnik posiada jeden styk przełączny, który w zależności od potrzeb może pracować jako normalnie otwarty (NO) lub normalnie zamknięty (NC).
