Przekaźnik czasowy 10-funkcyjny PCS-516DUO styk 1 NO/NC 230V AC / 24V AC/DC na synę DIN | PCS-516DUO F&F

Opis i Kluczowe Cechy

Przekaźnik czasowy PCS-516DUO marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o precyzyjnym zarządzaniu czasem w układach automatyki budynkowej i przemysłowej. Urządzenie charakteryzuje się wyjątkową uniwersalnością dzięki zasilaniu typu DUO, które pozwala na pracę zarówno przy napięciu 230 V AC, jak i bezpiecznym napięciu 24 V AC/DC. Sercem urządzenia jest wydajny element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia wynoszącym 8 A, co pozwala na bezpośrednie sterowanie wieloma odbiornikami bez konieczności stosowania dodatkowych styczników w mniej obciążonych obwodach.

• Wielofunkcyjność: Urządzenie oferuje aż 10 różnych trybów pracy, co czyni je jednym z najbardziej elastycznych rozwiązań na rynku.
• Szeroki zakres nastaw: Czas działania jest regulowany w imponującym przedziale od 0,1 sekundy aż do 576 godzin, co pozwala na realizację nawet bardzo długich cykli technologicznych.
• Wejścia sterujące: Wyposażenie w dedykowane wejścia START i RESET umożliwia zdalne wyzwalanie funkcji oraz natychmiastowe zerowanie cyklu pracy.

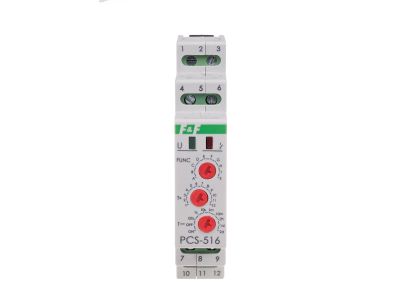

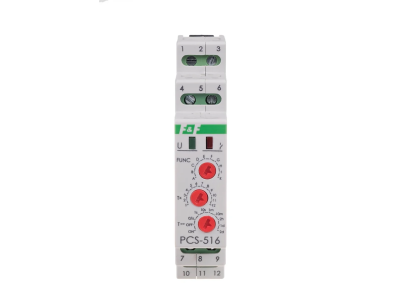

• Sygnalizacja optyczna: Front panelu zawiera diody LED – zieloną informującą o obecności zasilania oraz czerwoną sygnalizującą stan styku wykonawczego.
• Separacja galwaniczna: Zastosowana separacja styku zwiększa bezpieczeństwo instalacji i pozwala na separowanie obwodów sterowania od obwodów wykonawczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia wymagania dotyczące niskonapięciowych aparatów sterowniczych, co potwierdza jego niezawodność w profesjonalnych aplikacjach inżynieryjnych.

Zastosowanie

Przekaźnik PCS-516DUO znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna kontrola czasowa. W automatyce domowej idealnie sprawdza się przy sterowaniu systemami wentylacji (np. opóźnienie wyłączenia wentylatora w łazience), oświetlenia klatek schodowych czy systemami nawadniania. W sektorze przemysłowym jest nieoceniony w układach sygnalizacji awaryjnej, sterowaniu procesami ogrzewania oraz w sekwencyjnym uruchamianiu maszyn, gdzie wymagane jest opóźnienie zadziałania w celu uniknięcia przeciążeń sieci rozruchowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm, zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze stanowią solidne zaciski śrubowe, które obsługują przewody o przekroju znamionowym do 2,5 mm², co zapewnia stabilne połączenie elektryczne i odporność na drgania. Podczas dokręcania śrub należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd zaciskowych przy jednoczesnym zapewnieniu optymalnego styku. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +50°C.

FAQ

• Czy przekaźnik zapamiętuje stan po zaniku napięcia? Urządzenie realizuje funkcje czasowe zgodnie z wybranym trybem; po powrocie zasilania cykl zazwyczaj rozpoczyna się od nowa, zależnie od konfiguracji wejścia START.
• Czy mogę zasilić przekaźnik napięciem 24V DC? Tak, model PCS-516DUO jest przystosowany do zasilania napięciem 24 V zarówno w standardzie AC, jak i DC.
• Jaki jest pobór mocy przez urządzenie? Przekaźnik jest energooszczędny – jego pobór mocy wynosi zaledwie 0,8 W, co minimalizuje straty ciepła wewnątrz rozdzielnicy.
