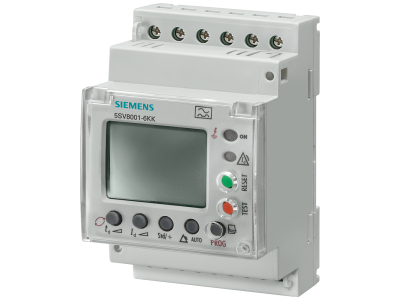

Przekaźnik cyfrowy kontroli prądów różnicowych, typ A, 230VAC, IDN 0,03A 30A, 0,02 10s, (INS, SEL) | 5SV8001-6KK Siemens

Alternatywny kod produktu: 5SV80016KK

Opis i Kluczowe Cechy

Cyfrowy przekaźnik kontroli prądów różnicowych 5SV8001-6KK, typ A, przeznaczony do monitorowania i sygnalizacji przekroczenia zadanego progu prądu różnicowego. Urządzenie pracuje przy napięciu 230 V AC i obsługuje prąd znamionowy do 30 A. Czułość różnicowa Idn = 0,03 A (30 mA) zapewnia wczesne wykrywanie zwarć doziemnych, co zwiększa bezpieczeństwo ludzi i instalacji. Opóźnienie nastawne w zakresie 0,02–10 s oraz funkcje INS (bezzwłoczne) i SEL (selektywne) umożliwiają dopasowanie do wymagań selektywności w rozdzielnicach.

• Typ A, czułość 30 mA: wykrywa prądy różnicowe przemienne i pulsujące, chroniąc przed porażeniem w typowych obwodach z elektroniką.
• Prąd znamionowy 30 A: odpowiedni do obwodów odbiorczych o średnim obciążeniu, np. w instalacjach mieszkaniowych i komercyjnych.
• Nastawne opóźnienie 0,02–10 s: umożliwia koordynację z innymi zabezpieczeniami, eliminując zbędne wyłączenia przy przepięciach czy rozruchu silników.
• Funkcje INS i SEL: tryb bezzwłoczny (INS) dla szybkiej reakcji, tryb selektywny (SEL) dla zachowania ciągłości zasilania w pozostałych częściach instalacji.
• Konstrukcja modułowa: montaż na szynie TH35, łatwa integracja z rozdzielnicami i systemami automatyki budynkowej.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa dla aparatury różnicowoprądowej. Posiada certyfikat CE i jest zgodne z obowiązującymi standardami DIN. Przeznaczone do stosowania w sieciach prądu przemiennego 230 V AC.

Zastosowanie

Cyfrowy przekaźnik RCM (Residual Current Monitor) znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna kontrola i sygnalizacja prądów różnicowych bez wyłączania obwodu.

• Monitorowanie ciągłości izolacji w rozdzielnicach głównych i podrozdzielnicach.
• Selektywna ochrona przeciwporażeniowa w instalacjach przemysłowych i komercyjnych (funkcja SEL).
• Szybkie wykrywanie zwarć doziemnych w obwodach z przekształtnikami, falownikami czy zasilaczami impulsowymi (typ A).
• Integracja z systemami automatyki (PLC, BMS) jako element sygnalizacji awaryjnej.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami dla prądu 30 A. Moment dokręcania zacisków oraz pozostałe parametry instalacyjne – stosownie do dokumentacji producenta. Przed uruchomieniem zaleca się sprawdzenie nastaw opóźnienia i funkcji (INS/SEL) zgodnie z projektem selektywności.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED? W dostępnych danych producenta nie podano informacji o wbudowanym podświetleniu. Do wizualnej kontroli stanu zaleca się zastosowanie zewnętrznych sygnalizatorów zgodnych z zaciskami wyjściowymi urządzenia.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnej wartości IP. Dla aparatury montowanej na szynie w rozdzielnicy przyjmuje się standardowy stopień ochrony IP20 (ochrona przed dotknięciem palcem). W przypadku montażu w trudnych warunkach należy zastosować obudowę o odpowiedniej klasie.
• Jakie są tryby pracy styków (INS/SEL)? Funkcja INS (bezzwłoczna) zapewnia natychmiastowe zadziałanie po przekroczeniu progu Idn. Funkcja SEL (selektywna) wprowadza opóźnienie zgodne z ustawieniami (0,02–10 s), co umożliwia koordynację czasowo-prądową z wyłącznikami różnicowoprądowymi umiejscowionymi niżej w hierarchii.
