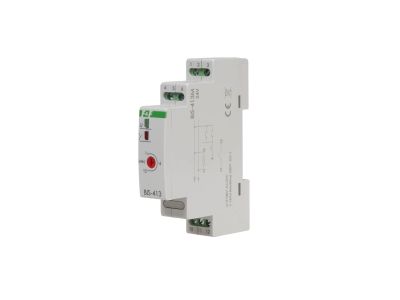

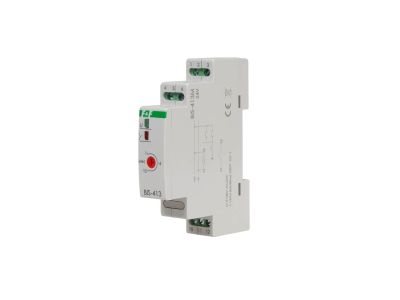

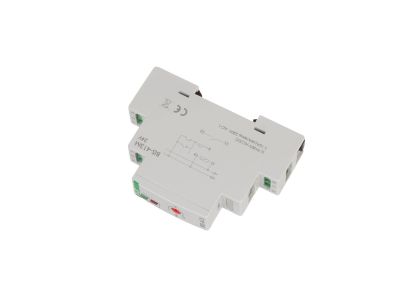

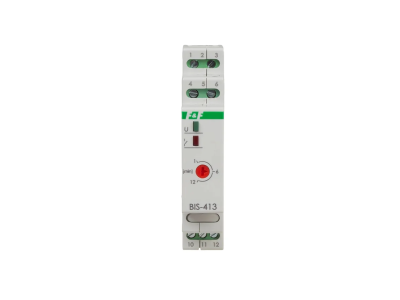

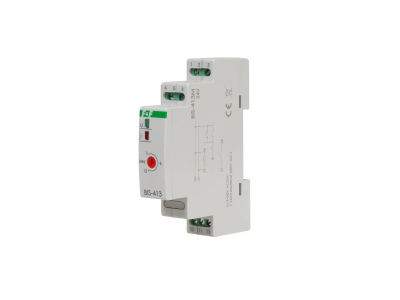

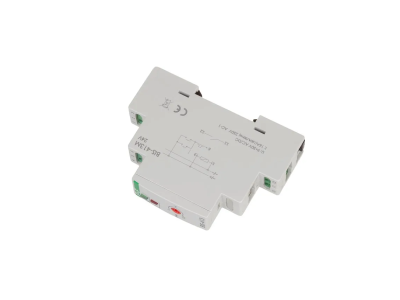

Przekaźnik bistabilny z wyłącznikiem czasowym z pamięcią na szynę DIN, | BIS-413M-24V F&F

Opis i Kluczowe Cechy

Przekaźnik bistabilny z wyłącznikiem czasowym na szynę DIN to zaawansowane rozwiązanie do sterowania oświetleniem i innymi odbiornikami z kilku punktów za pomocą równolegle podłączonych przycisków. Dzięki funkcji pamięci pozycji styku (wersja M) automatycznie przywraca stan pracy po zaniku zasilania. Idealny do instalacji w rozdzielnicach elektrycznych, budynkach mieszkalnych i obiektach komercyjnych.

• Sterowanie wielopunktowe: Możliwe załączenie i wyłączenie odbiornika z kilku niezależnych przycisków, eliminując konieczność prowadzenia dodatkowych przewodów.
• Tryb pracy bistabilnej z czasowym wyłączeniem: Krótkie naciśnięcie przycisku załącza odbiornik na zadany czas, długie (2+ s) – na stałe. Powrót do stanu spoczynkowego następuje automatycznie po upływie czasu lub ręcznie.
• Pamięć pozycji styku (wersja M): Po powrocie zasilania przekaźnik przywraca poprzedni stan pracy – oszczędza energię i zwiększa komfort użytkowania.
• Montaż na szynę DIN 35 mm: Kompaktowa budowa ułatwia instalację w szafach rozdzielczych i sterowniczych, zgodnie ze standardami elektrycznymi.
• Uniwersalne napięcie zasilania: Przeznaczony do pracy z napięciem 230V AC, co czyni go kompatybilnym z typowymi instalacjami domowymi i przemysłowymi.

Zgodność z Normami

Przekaźnik spełnia wymagania norm europejskich dotyczących urządzeń niskonapięciowych oraz posiada deklarację zgodności CE. Zaprojektowany zgodnie z dyrektywami LVD i EMC, co gwarantuje bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Przekaźnik bistabilny z wyłącznikiem czasowym znajduje szerokie zastosowanie w instalacjach, gdzie wymagane jest elastyczne sterowanie oświetleniem lub innymi odbiornikami z kilku punktów.

• Oświetlenie klatek schodowych, korytarzy i pomieszczeń wspólnych – automatyczne wyłączanie po upływie ustalonego czasu.
• Sterowanie oświetleniem zewnętrznym (bramy, podjazdy) z możliwością trwałego załączenia na czas obsługi.
• Zastosowanie w systemach automatyki budynkowej – integracja z czujnikami ruchu lub zegarami sterującymi.
• Maszyny i urządzenia przemysłowe – sterowanie pracą silników lub grzałek z kilku punktów.
• Instalacje hotelowe i biurowe – elastyczne dostosowanie harmonogramów pracy oświetlenia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Przekaźnik mocować na szynie DIN 35 mm w rozdzielnicy, zachowując odpowiednie odstępy od innych elementów. Podłączenie przewodów sterujących i zasilających wykonać zgodnie z oznaczeniami na obudowie (wejścia: przyciski, zasilanie 230V AC). Zaleca się stosowanie przewodów o przekroju 1,5 mm². Po montażu sprawdzić poprawność działania przycisków i funkcji czasowych.

FAQ

• Jakie jest minimalne napięcie zasilania przekaźnika? Przekaźnik zaprojektowany jest do pracy z napięciem 230V AC – nie nadaje się do instalacji niskonapięciowych (12V, 24V).
• Czy przekaźnik posiada funkcję pamięci w wersji standardowej? Funkcja pamięci pozycji styku dostępna jest wyłącznie w wersji oznaczonej literą „M”. Wersja standardowa resetuje się do stanu wyjściowego po zaniku zasilania.
• Jaki jest maksymalny czas opóźnienia wyłączenia w trybie czasowym? Dokładny czas nie został podany w danych produktu – zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową.
