Przekaźnik bistabilny z wyłącznikiem czasowym, na szynę DIN, z przekaźnikiem inrush 160A/20ms | BIS-413-LED F&F

Opis i Kluczowe Cechy

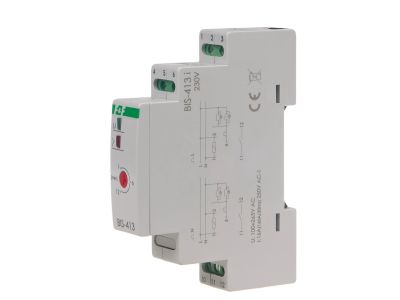

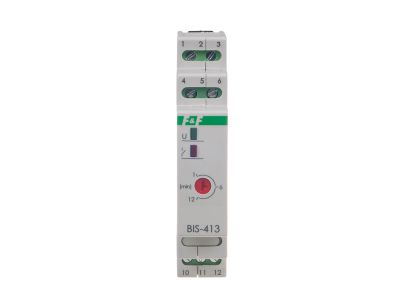

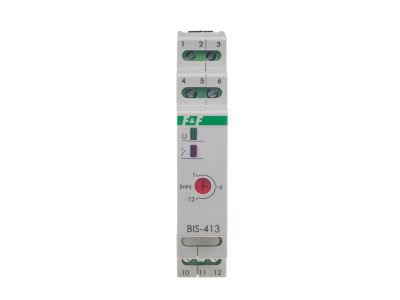

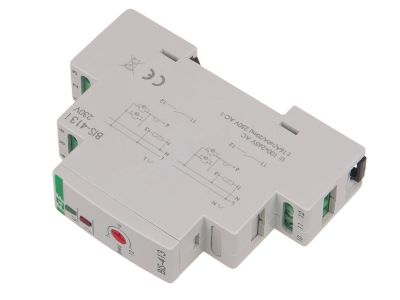

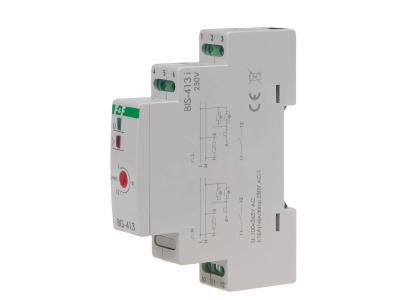

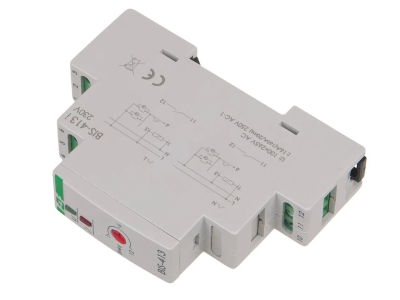

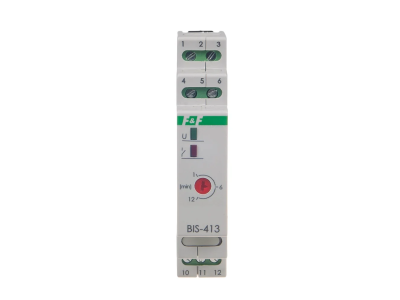

Przekaźnik bistabilny BIS-413-LED marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o nowoczesnych instalacjach oświetleniowych, w tym systemach wykorzystujących źródła światła LED. Kluczowym atutem tego modelu jest zastosowanie specjalistycznego przekaźnika typu inrush, który charakteryzuje się wyjątkową odpornością na prądy udarowe. Urządzenie jest w stanie wytrzymać prąd rozruchowy o wartości do 160 A w czasie 20 ms, co eliminuje problem sklejania się styków przy załączaniu odbiorników o dużej pojemności wejściowej.

• Wysoka obciążalność: Maksymalny prąd obciążenia w kategorii AC-1 wynosi 16 A, co pozwala na bezpośrednie sterowanie znacznymi mocami odbiorników.
• Funkcja wyłącznika czasowego: Urządzenie łączy funkcjonalność klasycznego przekaźnika bistabilnego z automatem schodowym, umożliwiając nastawę czasu wyłączenia w zakresie od 1 do 12 minut.
• Szeroki zakres zasilania: Przekaźnik pracuje stabilnie w szerokim przedziale napięcia od 165 do 265 V AC, co gwarantuje niezawodność nawet przy wahaniach parametrów sieci.
• Współpraca z przyciskami podświetlanymi: Dzięki niskiemu prądowi impulsu sterującego (poniżej 5 mA), urządzenie bezproblemowo współpracuje z wieloma przyciskami wyposażonymi w neonówki lub diody LED.
• Separacja styku: Zastosowanie separacji galwanicznej styku wykonawczego 1 x NO zwiększa bezpieczeństwo i uniwersalność aplikacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia standardy dotyczące aparatury modułowej przeznaczonej do montażu na szynie DIN 35 mm, co potwierdza jego profesjonalny charakter i przydatność w instalacjach przemysłowych oraz domowych.

Zastosowanie

Przekaźnik BIS-413-LED znajduje szerokie zastosowanie w systemach automatyki budynkowej. Jest idealnym rozwiązaniem do sterowania oświetleniem na klatkach schodowych, korytarzach oraz w dużych pomieszczeniach, gdzie wymagane jest załączanie i wyłączanie odbiornika z wielu punktów za pomocą równolegle połączonych przycisków dzwonkowych. Dzięki odporności na prądy udarowe, jest to dedykowane rozwiązanie do sterowania zasilaczami LED, świetlówkami kompaktowymi oraz innymi urządzeniami generującymi wysokie piki prądowe w momencie startu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Przekaźnik zajmuje szerokość jednego modułu (18 mm) i jest przeznaczony do montażu na standardowej szynie TH-35. Przyłącze wykonuje się za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas dokręcania przewodów należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisku lub niedostatecznego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 50°C, co pozwala na jego instalację w nieogrzewanych rozdzielniach zewnętrznych.

FAQ

• Czy przekaźnik pamięta swój stan po zaniku napięcia? Nie, model BIS-413-LED nie posiada pamięci stanu po zaniku zasilania, co oznacza, że po powrocie napięcia styk pozostanie w pozycji otwartej.
• Jaki jest maksymalny czas podtrzymania oświetlenia? Funkcja wyłącznika czasowego pozwala na regulację czasu świecenia w zakresie od 1 do 12 minut.
• Czy mogę podłączyć przyciski z podświetleniem? Tak, urządzenie jest w pełni kompatybilne z przyciskami podświetlanymi, o ile łączny prąd podświetlenia nie zakłóca pracy wejścia sterującego.
• Co oznacza parametr 160A/20ms? Jest to dopuszczalny prąd udarowy, który przekaźnik może bezpiecznie przełączyć w bardzo krótkim czasie, co jest kluczowe przy nowoczesnych źródłach światła LED.
